JGJ 85-2010《预应力筋用锚具、夹具和连接器应用技术规程》标准全文与要点

标准概况

《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ 85-2010）由住房和城乡建设部发布，2010年4月17日发布、2010年10月1日实施，备案号J1006-2010，替代JGJ 85-2002。
规程适用于预应力混凝土结构、房屋建筑预应力钢结构以及岩锚、地锚等工程的预应力筋用锚具、夹具和连接器应用，锚具性能应满足国家标准GB/T 14370的要求。

强制性条文（3.0.2）

1. 锚具效率系数ηa不应小于0.95，预应力筋总应变εapu不应小于2.0%。
2. 效率系数ηp取值：预应力筋1~5根时取1.0，6~12根时取0.99，13~19根时取0.98，20根及以上时取0.97。
3. 锚具的破坏形式应为预应力筋破断，锚具零件不应出现碎裂。
4. 夹片在预应力筋拉应力未超过0.8倍抗拉强度标准值fptk时不应出现裂纹。

   主要技术内容

   性能要求

   • 锚板加载至0.95Fptk后卸载，中心残余挠度不大于锚垫板上口直径的1/600；加载至1.2Fptk不应出现裂纹破坏。
   • 夹具效率系数ηg不应小于0.92，破坏形式应为预应力筋破断；夹具应具有自锚、比松锚性能，重复使用次数不应少于300次，并应防锈。
   • 连接器：用于后张法永久连接的应满足锚具性能要求，用于先张法放张后可拆卸的应满足夹具性能要求。
   • 锚垫板：钢绞线折角不宜大于4°，灌浆孔内径不应小于20mm；锚口摩擦损失率不应大于6%。
   • 配套的锚垫板、局部加强钢筋应满足锚固区传力性能要求。

     设计选用

     锚具按预应力筋类型选用：钢绞线可用夹片锚具、挤压锚具、压接锚具、压花锚具；钢丝可用夹片锚具、镦头锚具；钢丝束可用冷铸锚、热铸锚、镦头锚具；预应力螺纹钢筋可用螺母锚具。高强度等级锚具可代用低强度等级，低强度等级不得高用。
     锚固区构造要求：端部应设置附加纵向抗劈裂钢筋、端部抗剥裂钢筋；螺旋筋配筋体积率不应小于0.5%，螺旋筋首圈距锚垫板不大于25mm；网片筋间距不大于150mm、首片距锚垫板不大于25mm。封锚采用无收缩砂浆或混凝土，强度等级同结构，外露锚具应涂防锈漆封闭。
     预应力钢结构锚固节点：预加力设计值宜取内力设计值的1.2~1.5倍；重要复杂节点宜进行足尺或缩尺模型试验；应进行应力分析，避免焊缝重叠和开孔削弱。

     进场验收

   • 核对型号、规格、数量，检查质量保证书和锚固区传力性能检验报告。
   • 外观检查：2%且不少于10套，表面不得有裂纹、锈蚀；不合格双倍复检。
   • 硬度检验：3%且不少于5套，多孔夹片每套抽6片。
   • 静载锚固性能试验：3个组装件，组装件受力长度不应小于3m、单根钢绞线不小于0.8m。
   • 检验批：锚具不超过2000套、连接器不超过500套、夹具不超过500套。

     使用要求

   • 锚具、垫板、螺旋筋应配套使用，工作锚不得用作工具锚。
   • 切割外露预应力筋宜用砂轮锯或氧气-乙炔焰切割，严禁电弧切割；外露长度不应小于30mm且不小于1.5倍预应力筋直径。
   • 张拉作业时两端正面不得站人；不得敲击振动锚具；孔道应及时灌浆封闭保护。

     附录要点

   • 锚固区传力性能试验（型式检验）：按孔数分组选取代表规格（1~5孔选4孔、6~8孔选7孔、9~12孔选12孔、13~19孔选19孔、20~37孔选37孔），3个试件；加载0→0.4Fptk持荷10min→0.8Fptk持荷10min→破坏；合格标准：1.0Fptk时锚垫板未裂缝，裂缝宽度0.4Fptk后不大于0.05mm、0.8Fptk后不大于0.25mm，极限荷载型式检验不小于1.2Fptk、工程检验不小于1.5Ncon。
   • 静载锚固性能试验：加载速度不宜大于200MPa/min，分20%、40%、60%、80%四级加载，0.8Fptk持荷1h。
   • 锚口摩擦损失测试：加载速度不大于200MPa/min，按0.70、0.75、0.80Fptk三级加载每级持荷不小于1min，损失率取0.75、0.80两级平均值。
   • 低温锚固性能试验：温度传感器精度2.5℃，0.8Fptk持荷1h后降温，10次循环0.8~0.9Fptk，极限拉力不小于常温Fpm×η的95%。

     知识点总结

5. 强制性条文3.0.2是锚具验收的底线：效率系数≥0.95、总应变≥2.0%、破坏形式必须是筋破断而非锚具碎裂。
6. 效率系数ηp随预应力筋根数增多而降低（1~5根1.0、20根以上0.97），多根锚固时可靠性折减是物理必然。
7. "配套使用"是锚固体系安全的前提：锚具、锚垫板、螺旋筋、局部加强钢筋必须按锚固区传力整体设计。
8. 进场验收“外观2%＋硬度3%＋静载3套”的组合抽查，既控制质量又兼顾成本，检验批上限（锚具2000套）防止以量代质。
9. 施工端面不得站人、严禁电弧切割、外露长度≥30mm且≥1.5倍直径，是预应力施工安全的三个高频检查点。

   适用读者

   本规程适用于预应力工程施工与监理单位、桥梁与建筑结构设计人员、预应力锚具生产企业质量管理人员，以及工程质量检测机构和从事预应力技术研究的相关人员。

   文件获取

   本规程为住房和城乡建设部发布的行业标准，正文包括性能要求、设计选用、进场验收、使用要求及7个附录。需要完整电子文档的读者可通过下方资源获取。

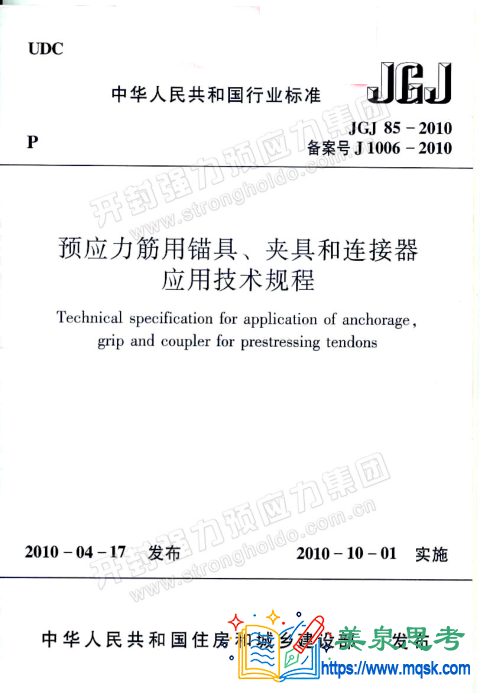

标准封面预览
