JTG B02-2013《公路工程抗震规范》标准全文与要点

标准概况

JTG B02-2013《公路工程抗震规范》（Specification of Seismic Design for Highway Engineering）由中华人民共和国交通运输部于2013年12月10日发布，2014年2月1日实施，依据交通运输部2013年第76号公告，本规范施行后原《公路工程抗震设计规范》（JTJ 004-89）同时废止；《公路桥梁抗震设计细则》（JTG/T B02-01-2008）与本规范规定有矛盾的内容，以本规范为准。

编制背景

本规范依据《中华人民共和国防震减灾法》的要求和《中国地震动参数区划图》（GB 18306）的规定，对原规范进行了系统修订，期间广泛征求了业内外意见，并适当吸取了2008年汶川大地震中的抗震经验。修订的主要变化包括：

• 用地震动参数代替地震基本烈度作为表征地震作用的主要形式
• 增加了基本规定章，系统规定了抗震设防目标、设防标准、地震作用、抗震设计要求及基本抗震措施，突出概念设计理念
• 调整了公路工程构筑物的抗震重要性分类和设防标准规定，提出生命线工程和有特殊要求的工程可适当提高抗震设防等级
• 增加了液化土的判别及处治措施内容
• 提出了桥梁两水平设防的设计要求和方法，增加桥梁延性设计和减隔震设计的基本要求
• 增加了一些成功的抗震设防措施。

  适用范围与基本规定

  本规范适用于各等级公路的工程构筑物抗震设计。基本规定要点：

• 公路工程构筑物应进行抗震设计
• 不需要进行专门工程场地地震安全性评价的构筑物，应根据现行《中国地震动参数区划图》（GB 18306）规定的地震动参数进行抗震设防
• 地震动峰值加速度大于或等于0.40g地区的公路工程构筑物的抗震设计应专门研究
• 独立特大型桥梁工程及独立特长隧道工程、地震动峰值加速度大于或等于0.40g地区的高速公路和一级公路的抗震危险地段，应按照有关规定进行工程场地地震安全性评价
• 地震动峰值加速度大于或等于0.20g的地区，可将对抗震救灾以及在经济、国防上具有重要意义的公路工程构筑物，或破坏后修复（抢修）困难的构筑物确定为生命线工程，经批准后可适当提高抗震设防标准。

  主要术语与设防体系

• 设计基本地震动峰值加速度：50年超越概率10%的地震动峰值加速度，即重现期为475年的地震动峰值加速度
• E1地震作用：重现期为475年的地震作用
• E2地震作用：重现期为2000年的地震作用
• 弹性抗震设计：不允许结构在地震中发生塑性变形，用构件强度控制结构设计的抗震设计方法
• 延性抗震设计：受E2地震作用时允许桥梁结构发生可控塑性变形但不发生严重损伤的设计方法，设计时既校核构件强度，也校核构件延性能力
• 能力保护设计：对延性抗震设计桥梁的基础、上部结构构件以及可能出现塑性铰的桥墩非塑性铰区进行加强设计，保证非塑性铰区的弹性能力高于塑性铰区
• 减隔震设计：在桥梁上部结构和下部结构或下部结构和基础之间设置减隔震系统，降低结构地震反应和（或）减小输入到上部结构的能量。

  主要技术内容

  规范九章一个附录，主要内容包括：总则、术语和符号、基本规定、地基和基础、桥梁、隧道、挡土墙、路基、涵洞的抗震设计要求，以及附录A地震土压力计算。其中桥梁抗震设计采用两水平设防（E1、E2地震作用），要求进行延性设计、能力保护设计和减隔震设计的合理应用；地基与基础部分包含液化土判别与处治措施；挡土墙、路基、涵洞按各自受力特点规定了抗震稳定性验算与构造措施要求。

  知识点总结

  1. 用地震动参数（峰值加速度）代替地震烈度，使公路工程抗震设防与GB 18306区划图直接衔接，抗震设计输入更明确。
  2. 桥梁两水平设防体系（E1为475年重现期、E2为2000年重现期）与弹性、延性抗震设计方法对应，实现小震不坏、大震可修的目标。
  3. 能力保护设计通过加强非塑性铰区保证塑性铰区先屈服、延性充分发展，是延性抗震设计的核心配套措施。
  4. 液化土判别与处治是地基抗震设计的重要内容，饱和粉细砂地区需重点防范。
  5. 汶川地震经验表明，概念设计（合理的结构体系与构造措施）对桥梁抗震性能影响重大，规范将其系统化、条文化。

     适用读者

     本规范适用于公路桥梁、隧道、挡土墙、路基、涵洞等工程构筑物的抗震设计人员，公路工程勘察与施工图审查人员，以及从事桥梁抗震研究的科研人员与高校师生。

     文件获取

     完整规范文本以正式出版版本为准，本文整理的内容仅供学习参考。

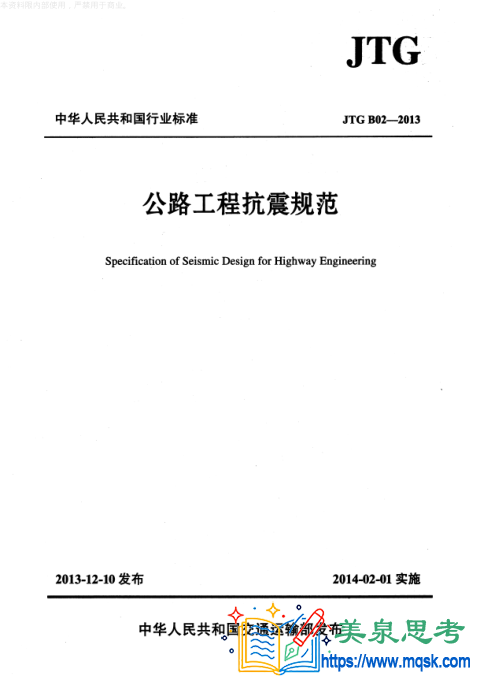

     标准封面预览

标准封面预览
