《G101系列图集合订本》是混凝土结构施工图平面整体表示方法制图规则和构造详图系列国家建筑标准设计图集的合订本,主要收录了03G101-1《现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构》和04G101-3《筏形基础》等图集内容。

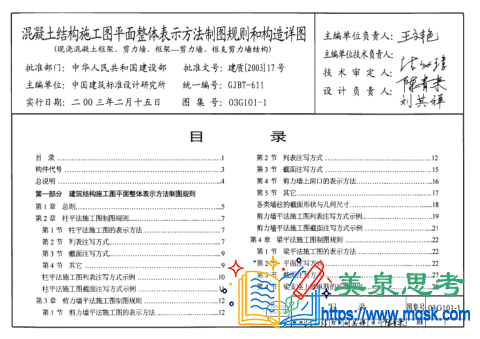

其中,03G101-1图集由中华人民共和国建设部批准(批准文号建质〔2003〕17号),统一编号GJBT-611,实行日期为2003年2月15日,需要说明的是,其后国家建筑标准设计已出版新版G101系列图集(如16G101系列),本合订本收录的03G101-1、04G101-3等属于早期版本,但其平法表示方法的核心理念和构件代号体系被后续版本延续。
建筑结构施工图平面整体设计方法(简称平法)对我国混凝土结构施工图的设计表示方法作了重大改革,被国家科委列为《“九五”国家级科技成果重点推广计划》项目(项目编号97070209A),被建设部列为1996年科技成果重点推广项目(项目编号96008)。
平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计,改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制配筋详图的繁琐方法。
本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计,包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。
图集的制图规则既是设计者完成柱、墙、梁平法施工图的依据,也是施工、监理人员准确理解和实施平法施工图的依据。图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法,是施工人员必须与平法施工图配套使用的正式设计文件。
图集规定了统一的构件代号,是平法施工图表达的基础:
图集第一部分为建筑结构施工图平面整体表示方法制图规则,包括总则、柱平法施工图制图规则(列表注写方式、截面注写方式)、剪力墙平法施工图制图规则(列表注写方式、截面注写方式、剪力墙上洞口的表示方法)、梁平法施工图制图规则(平面注写方式、截面注写方式)等内容,并给出柱、剪力墙、梁平法施工图的示例。
图集第二部分为标准构造详图,主要包括:受拉钢筋最小锚固长度la、纵向受拉钢筋抗震锚固长度LaE、纵向受拉钢筋搭接长度liE、l、受力钢筋混凝土保护层最小厚度;箍筋及拉筋弯钩构造、矩形箍筋复合方式、圆柱螺旋箍筋构造;抗震(非抗震)KZ纵向钢筋连接构造、边柱和角柱柱顶纵向钢筋构造、中柱柱顶纵向钢筋构造、柱变截面位置纵向钢筋构造、QZ、LZ纵向钢筋构造、箍筋加密区范围及加密区高度选用表;抗震(非抗震)楼层框架梁KL、屋面框架梁WKL纵向钢筋构造、梁中间支座与端支座纵向钢筋构造、附加箍筋和吊筋构造、不伸入支座的梁下部纵向钢筋断点位置、框架梁加腋构造、XL及各类梁的悬挑端配筋构造、井式梁JSL配筋构造;剪力墙身水平钢筋和竖向钢筋构造、约束边缘构件和构造边缘构件构造、连梁LL配筋构造、剪力墙洞口补强构造;基础主梁JZL纵向钢筋与箍筋构造等内容。
以基础主梁JZL纵向钢筋与箍筋构造为例,图集明确了顶部贯通纵筋连接区和底部非贯通纵筋的设置,顶部和底部贯通纵筋在其连接区内可搭接、机械连接或对焊连接,同一连接区段内接头面积百分率不应大于50%;跨中支座处伸入锚固长度按a=1.2la+hb+0.5hc计算;当纵筋需要采用搭接连接时,受拉搭接区域的箍筋间距不应大于搭接钢筋较小直径的5倍且不应大于100毫米,受压搭接区域的箍筋间距不应大于搭接钢筋较小直径的10倍且不应大于200毫米;不同配置的底部贯通纵筋应在两毗邻跨中配置较小一跨的跨中连接区域连接;底部纵筋多于两排时,从第三排起非贯通纵筋向跨内的延伸长度值由设计者注明;基础梁箍筋复合方式在多于六肢箍时,偶数肢增加小套箍,奇数肢加一单肢箍。
本图集标准构造详图的设计依据包括:《混凝土结构设计规范》(GB 50010-2002)、《建筑抗震设计规范》(GB 50011-2001)、《高层建筑混凝土结构技术规程》(JGJ 3-2002/J186-2002)和《建筑结构制图标准》(GB/T 50105-2001)。
G101系列平法图集的技术要点可归纳为:
本资料适用于结构设计人员、施工技术人员、监理人员、工程造价人员和工程质量监督人员,也可供土木工程专业高校师生和结构工程研究人员参考使用。
