SL 319-2005《混凝土重力坝设计规范》标准全文与要点

标准概况

《混凝土重力坝设计规范》（SL 319-2005）由水利部批准发布（水国科〔2005〕301号），2005年11月1日实施，替代SDJ 21-78及其补充规定。
规范适用于水利水电大型、中型工程岩基上的1级、2级、3级混凝土重力坝设计，4级、5级工程可参照使用；坝高大于200m或特别重要的工程应进行专门研究。

适用范围与基本规定

按坝高划分：坝高30m以下为低坝、30~70m为中坝、70m以上为高坝。坝体按设计洪水位校核、按校核洪水位复核，抗震设防按相应标准执行。

主要技术内容

坝体布置

根据地形地质条件、泄洪消能、施工导流和运用要求合理布置泄水建筑物、坝身泄水孔、电站厂房等，处理好坝基、坝肩稳定和岸坡衔接。

坝体结构

• 非溢流坝段：断面按强度和稳定控制，上游面可直立或倾斜，坝顶宽度按交通、施工与运用要求确定。
• 溢流坝段：溢流面采用实用堰或宽顶堰，堰面曲线、闸墩型式与闸门布置应满足泄流与消能要求。
• 坝身泄水孔：合理选择孔口位置、高程与型式，控制水流条件。

  泄水建筑物的水力设计

  包括泄流能力计算、消能设计、高速水流区防空蚀设计和消能防冲设施设计。高水头、大单宽流量泄洪时，应重视空蚀破坏风险，采用掺气减蚀等措施；消能工选择应结合下游水深、河床与岸坡抗冲条件。

  坝体断面设计（荷载及组合、应力计算、抗滑稳定）

• 荷载包括自重、水压力、扬压力、泥沙压力、浪压力、冰压力、温度荷载和地震荷载等，按正常蓄水位、设计洪水位、校核洪水位及特殊组合分别计算。
• 坝体应力按材料力学法或有限元法计算，控制坝踵、坝趾拉压应力在设计允许范围内。
• 抗滑稳定按抗剪断强度公式和抗剪强度公式验算，考虑坝基面、坝体层面和深层软弱结构面的抗滑稳定；坝基处理后的抗滑安全系数应满足规范规定的标准。强制性条文包括6.3.2、6.3.4、6.3.10、6.4.1、7.4.5等。

  坝基处理设计

• 坝基开挖：坝基应开挖至新鲜或微风化岩体，按坝高和受力确定开挖深度与建基面。
• 固结灌浆：对坝基浅层裂隙发育岩体进行固结灌浆，提高基岩完整性与均匀性；修订增加无盖重薄混凝土盖重固结灌浆工艺。
• 防渗排水：设置防渗帷幕和排水孔幕，控制坝基扬压力；帷幕深度按水头和坝基地质条件确定，必要时辅以排水减压措施。
• 断层破碎带与软弱结构面处理：采用混凝土置换、深挖回填、锚固等措施，防止不均匀变形和深层滑动。
• 岩溶防渗处理：对岩溶通道进行堵、截、排综合治理，形成连续防渗体。

  坝体构造

  坝顶结构、廊道系统（灌浆廊道、排水廊道、观测廊道）、分缝（横缝、纵缝）与止水、排水系统，以及混凝土材料分区（坝体不同部位采用不同强度等级和耐久性要求的混凝土）。

  温度控制及防裂措施

  根据坝体尺寸、混凝土材料、气温条件进行温度控制设计，采取预冷骨料、埋设冷却水管、合理分缝分块等措施，防止温度裂缝；修订增加了混凝土自身体积变形防裂内容。

  安全监测设计

  对坝体变形、应力、渗流、温度等进行监测设计，为运行管理和安全评价提供依据。

  知识点总结

  1. "强度、稳定、渗流、温度"是混凝土重力坝设计的四大控制问题，坝基处理（开挖＋固结灌浆＋防渗排水）直接决定坝的安全基础。
  2. 抗滑稳定验算分坝基面、坝体层面、深层软弱结构面三个层次，扬压力对稳定影响显著，防渗帷幕＋排水孔是降低扬压力的标准组合。
  3. 高坝泄洪的空蚀问题是高水头工程的关键，掺气减蚀和合理消能工选择是设计重点。
  4. 温度裂缝控制要从材料、分缝、温控措施三方面入手，预冷骨料与冷却水管是大体积混凝土温控的主要手段。
  5. 200m以上高坝或特别重要工程需专门研究，说明规范对超规范工程的审慎态度。

     适用读者

     本规范适用于水利水电工程设计与建设管理人员、大坝安全评价与检测技术人员、水工结构工程研究人员，以及高校水利类专业师生和注册土木工程师（水利水电工程）考试备考人员。

     文件获取

     本规范为水利部发布的行业标准，全文包括正文10章及附录。需要完整电子文档的读者可通过下方资源获取。

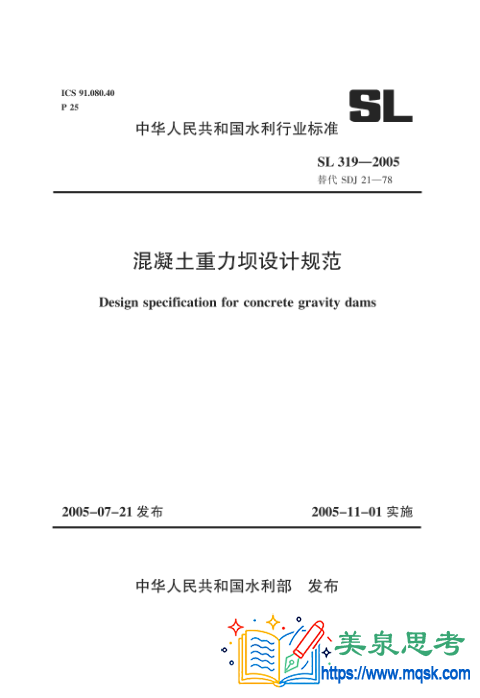

标准封面预览
