T/CAGHP 076-2020《岩溶地面塌陷防治工程勘查规范（试行）》标准全文与要点

标准概况

T/CAGHP 076-2020《岩溶地面塌陷防治工程勘查规范（试行）》是中国地质灾害防治工程行业协会团体标准，由中国地质灾害防治工程行业协会提出和归口管理，于2020年7月1日发布，2020年9月1日实施。规范附录A为规范性附录，附录B至附录G为资料性附录，由中国地质灾害防治工程行业协会负责解释。

标准定位

本规范规定了岩溶地面塌陷防治工程勘查的目的任务、分类分级、勘查方法、分阶段勘查要求和成果编制等内容，适用于岩溶地面塌陷防治工程的勘查工作，为岩溶区地质灾害调查评价和防治工程设计提供技术依据。
岩溶地面塌陷是我国西南岩溶区常见的地质灾害类型，与地下水位变化、矿山排水、工程降水等人为活动和岩溶发育条件密切相关，其勘查工作直接影响防治工程设计的科学性和有效性。

内容框架

规范的主要内容包括：

• 总则、规范性引用文件、术语和定义、基本规定
• 岩溶地面塌陷分类及危害分级：岩溶地面塌陷分类、防治工程等级划分、勘查地质条件复杂程度划分与岩溶区类型
• 主要勘查方法：资料收集、遥感解译、水文地质与工程地质测绘、槽探和浅井、物探、测试与试验、监测
• 立项论证阶段调查：一般规定、资料收集、现场踏勘、立项建议书编写
• 可行性论证阶段勘查：一般规定、资料收集、区域地质环境条件调查、水文地质与工程地质测绘、勘探和测试、监测、施工条件调查、综合研究和勘查报告编写
• 施工图阶段勘查：一般规定、水文地质与工程地质测绘、勘探和测试、施工条件调查、综合研究及勘查报告编制
• 施工阶段补充勘查：一般规定、施工地质测绘、勘探、监测、综合研究及施工勘查报告编写。

  勘查方法体系

  规范构建了以资料收集、遥感解译、测绘、勘探、物探、测试试验和监测相结合的综合勘查方法体系：

• 资料收集：收集区域地质、水文地质、工程地质、岩溶发育和既往塌陷记录等资料
• 遥感解译：利用遥感影像识别岩溶地貌、塌陷坑分布和土地利用信息
• 水文地质与工程地质测绘：查明岩溶水文地质条件、地层岩性、构造和不良地质现象
• 槽探和浅井：揭露浅部覆盖层和岩溶发育情况
• 物探：利用物探手段探测隐伏岩溶、土洞和采空区分布
• 测试与试验：开展岩土物理力学性质测试和地下水化学分析
• 监测：对地下水位、地面变形和塌陷活动进行动态监测。

  分阶段勘查要求

  规范按照防治工程建设的程序，将勘查工作划分为立项论证阶段调查、可行性论证阶段勘查、施工图阶段勘查和施工阶段补充勘查四个阶段，各阶段的勘查深度和工作内容逐级深化：

• 立项论证阶段调查以资料收集和现场踏勘为主，编写立项建议书，判断防治工程立项的可行性
• 可行性论证阶段勘查开展区域地质环境条件调查、水文地质与工程地质测绘、勘探测试和监测，查明塌陷成因机理和防治工程条件，编写勘查报告
• 施工图阶段勘查针对具体防治工程部位开展针对性勘探和测试，为施工图设计提供参数
• 施工阶段补充勘查结合施工揭露的地质情况进行补充测绘、勘探和监测，为动态设计提供依据。

  知识点总结

  岩溶地面塌陷防治工程勘查的核心是“查清成因、评价稳定、支撑设计”：

• 成因查清：岩溶地面塌陷的发生是岩溶发育、覆盖层条件、地下水动力条件和人为活动共同作用的结果，勘查需通过水文地质与工程地质测绘查明岩溶水文地质结构和地下水动态，结合物探和勘探查明隐伏岩溶和土洞的空间分布，为成因分析提供依据。
• 稳定性评价：通过岩溶发育程度分析、不同类型岩溶区地质特征对比和岩溶地面塌陷稳定性评价（附录D、E、F、G），对勘查区的塌陷风险和防治工程地质条件作出分级评价。
• 勘查资料标准化：规范附录A给出了野外调查记录卡片，对岩溶形态、地貌点、监测点等的记录内容作出统一规定，保证不同单位、不同项目勘查资料的可比性和可追溯性。

  适用读者

  本规范适用于岩溶区地质灾害防治主管部门、地质勘查单位、岩土工程勘察设计单位、防治工程施工单位的技术和管理人员，以及从事岩溶地质、水文地质研究和教学的相关人员参考使用。

  文件获取

  本文件为中国地质灾害防治工程行业协会团体标准文本，用户可通过中国地质灾害防治工程行业协会、中国地质大学出版社及正规标准服务网站获取完整内容。如需查看标准原文，请下载本文件查阅全部技术细节。

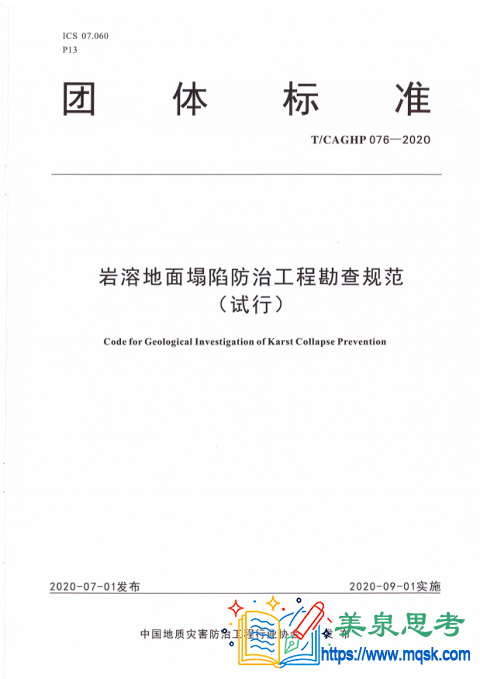

标准封面预览
