T/CMEA 2-2018《道路塌陷隐患雷达检测技术规范》团体标准全文与要点

规范概况

T/CMEA 2-2018《道路塌陷隐患雷达检测技术规范》是中国市政工程协会团体标准，2018年1月1日发布、2018年3月1日实施，批准部门为中国市政工程协会（公告2018年第2号），由中国建筑工业出版社出版发行。规范根据国家质量监督检验检疫总局、国家标准化管理委员会《关于培育和发展团体标准的指导意见》和住建部《关于培育和发展工程建设团体标准的意见》的要求编制

规范定位

本规范适用于城市道路塌陷隐患的探地雷达检测，为道路下方空洞、疏松体、富水体等导致道路塌陷的地下病害隐患的普查、检测、验证和处置提供技术依据。近年来我国城市道路塌陷事故频发，探地雷达（GPR）以其无损、快速、可大面积普查的优势成为道路塌陷隐患检测的主要手段，本规范将其系统化、标准化。

主要内容与章节

规范共分7章：

• 总则
• 术语
• 基本规定：检测目的、适用范围、检测分类（普查检测和专项检测）、检测周期等
• 检测系统：一般规定、多通道探地雷达、高精度定位设备、摄影测量设备、辅助设备、数据采集软件、数据融合软件、数据解译软件、成果管理软件
• 道路雷达检测：一般规定、检测准备工作、数据采集、数据解译
• 检测成果：一般规定、雷达数据解译结果、道路塌陷隐患位置信息、异常点定位与钻探验证、道路塌陷隐患成因分析及处置建议、检测报告编写
• 道路塌陷隐患信息管理：一般规定、隐患数据与建库、信息管理系统
  配套附录A为道路塌陷隐患检测表，另有条文说明。

  核心技术内容

  检测系统要求。 检测系统由多通道探地雷达（用于发射和接收电磁波、探测道路结构内部介电常数差异）、高精度定位设备（准确记录测线位置，保证隐患空间定位精度）、摄影测量设备（记录道路表面状况影像）、辅助设备和四类软件（数据采集、数据融合、数据解译、成果管理）组成。多通道雷达可同时获取不同深度范围的探测数据，高精度定位是隐患复查和钻探验证的基础。
  检测准备与数据采集。 检测前应收集道路竣工资料、地下管线资料、既往检测资料和道路病害历史，确定检测范围和测线布置方案；数据采集按设计测线进行，控制行车速度和天线耦合，保证雷达剖面数据质量；雷达波频率与探测深度匹配（频率越低探测越深、分辨率越低，频率越高分辨率越高、探测越浅）。
  数据解译。 数据解译通过分析雷达剖面的反射波形态（空洞、疏松、富水的反射特征不同）识别地下异常：空洞呈强反射、多次反射和绕射特征，疏松体呈杂乱弱反射特征，富水体呈强反射和吸收衰减特征。解译结果应结合钻探验证确认异常性质。
  异常点定位与钻探验证。 检测成果中的道路塌陷隐患位置信息应结合雷达数据解译结果和高精度定位信息确定；异常点应通过钻探（或开挖）验证确认，验证孔应准确定位、控制深度并做好回填；根据验证结果确定隐患类型（空洞、疏松、富水、脱空等）和规模。
  成因分析及处置建议。 检测报告应对道路塌陷隐患进行成因分析（地下管线渗漏、路基压实不足、回填不密实、地下工程施工扰动、水侵蚀等）并提出处置建议（注浆加固、开挖回填、跟踪监测等），同时给出道路塌陷隐患检测表（附录A）。

  规范解读与知识点总结

  "雷达+定位+钻探验证"是隐患确认的三步闭环。 探地雷达是"初筛"手段（无损、快速、大面积），雷达异常必须经钻探验证才能确认——雷达解译存在多解性（空洞与富水、疏松与管线等可能混淆），只有钻探见到异常体才可定性定量。规范把"异常点定位与钻探验证"单列为检测成果的重要内容，正是为了堵住"只看雷达剖面就下结论"的风险。
  频率与探测深度的权衡是雷达检测设计的核心。 探地雷达的探测深度和分辨率由天线频率决定：低频天线（如100MHz）探测深但分辨率低，适合探测深层隐患和路基病害；高频天线（如400MHz、900MHz）分辨率高但探测浅，适合浅层疏松和面层病害。多通道雷达系统把不同频率天线组合，兼顾浅、中、深不同深度范围的检测需求——"多通道"正是为此设计。
  道路塌陷隐患的"成因分析"指向源头治理。 规范要求检测报告进行成因分析，把隐患与地下管线渗漏、路基压实不足、回填不密实、地下工程扰动等成因关联，并给出处置建议。检测的价值不止于"发现空洞"，更在于支撑"治理成因、预防塌陷"——从被动抢险走向主动防治。
  隐患信息管理实现"台账化、动态化"。 规范要求建立道路塌陷隐患数据库和信息管理系统，把历次检测的隐患位置、类型、规模、验证结果和处置情况统一管理，实现隐患从发现、验证、处置到销号的全程跟踪，为城市道路设施的精细化管理奠定数据基础。

  适用读者

  本规范适用于城市道路管理部门（市政设施管理处、道路养护中心）、市政工程检测机构、探地雷达检测企业、地下管线管理单位，道路塌陷事故调查与应急处置单位，以及高校地球物理、市政工程专业师生和从事城市地下空间安全研究的人员。

  文件获取

  本文提供T/CMEA 2-2018《道路塌陷隐患雷达检测技术规范》团体标准全文PDF下载，获取后可用于学习、研究和工作参考。

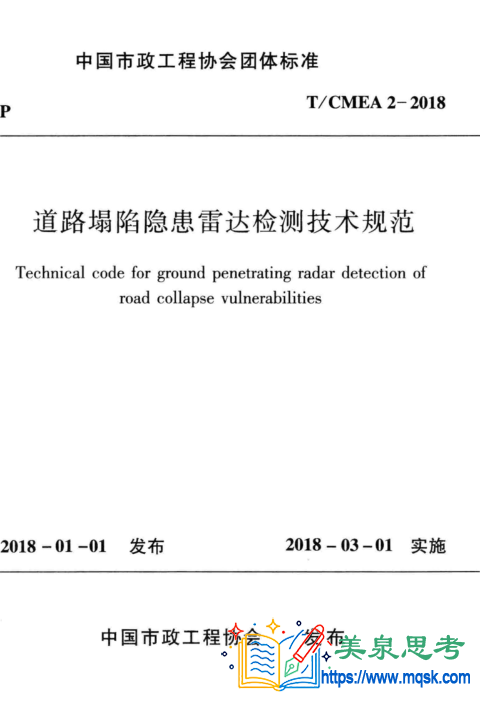

标准封面预览
