GB 50911-2013《城市轨道交通工程监测技术规范》标准全文与要点

规范概况

GB 50911-2013《城市轨道交通工程监测技术规范》是中华人民共和国国家标准，由住房和城乡建设部2013年9月6日以第141号公告批准发布，自2014年5月1日起实施，其中第3.1.1、9.1.1、9.1.5条为强制性条文，必须严格执行。本规范根据住房和城乡建设部建标〔2010〕43号文的要求编制，由北京城建勘测设计研究院有限责任公司负责具体技术内容的解释。

规范定位

本规范适用于城市轨道交通工程（车站基坑、区间隧道等）建设的监测工作，为明挖法、盖挖法、盾构法、矿山法等施工工法的监测提供技术依据。城市轨道交通工程多位于城市建成区，周边建筑物密集、地下管线众多、交通繁忙，工程开挖对周边环境影响大——监测是保证工程自身安全和周边环境安全、实现信息化施工的核心手段。

基本规定

监测工作原则（强制性条文3.1.1）。 城市轨道交通工程监测应遵循"安全第一、预防为主、动态监测、信息化施工"的原则，监测工作应贯穿工程建设全过程。
工程影响分区及监测范围。 按工程开挖对周边环境的影响程度划分工程影响区（主要影响区、次要影响区、一般影响区），确定监测范围：主要影响区（开挖深度影响范围内）和次要影响区内的建（构）筑物、地下管线、道路等应布设监测点，一般影响区可适当简化。
工程监测等级划分。 根据工程自身风险（工程规模、埋深、地质条件、工法）和环境风险（周边环境的重要性、敏感程度）综合划分监测等级（一级、二级、三级），监测等级决定监测项目、监测点密度和监测频率。

监测项目

仪器监测项目。 支护结构和周围岩土体监测（桩顶水平位移、桩顶竖向位移、围护墙深层水平位移、土体深层水平位移、土体分层竖向位移、支撑轴力、锚杆锚索和土钉拉力、立柱竖向位移、周围岩土压力、孔隙水压力、地下水位、建（构）筑物变形等）；周边环境监测（建（构）筑物沉降、倾斜、裂缝，桥梁变形，地下管线沉降、差异沉降，道路沉降，既有轨道交通结构变形）。
现场巡查（强制性内容）。 对支护结构（裂缝、渗漏、变形迹象）、周边环境（建（构）筑物裂缝、地面开裂、管线渗漏、道路沉陷）和施工工况（开挖、降水、爆破作业）进行定期现场巡查，巡查结果作为监测数据分析的重要补充。
远程视频监控。 对重要部位和风险较大的施工区域进行远程视频监控，实时掌握现场状态。

监测点布设

支护结构和周围岩土体监测点布设。 按施工工法分别规定：明挖法和盖挖法（围护墙顶部水平位移和竖向位移监测点沿围护墙周边布设，间距按监测等级确定；支撑轴力监测点设在支撑端部或中部；地下水位监测孔布设在基坑周边）；盾构法（地表沉降监测断面沿隧道轴线布设，隧道上方地表沉降监测点间距按隧道埋深和监测等级确定，还布设隧道拱顶沉降、管片收敛等监测点）；矿山法（地表沉降、拱顶沉降、净空收敛、围岩压力等监测点沿隧道断面布设）。
周边环境监测点布设。 建（构）筑物（角点、沉降缝两侧、代表性部位布设沉降和倾斜监测点，沿外墙布设裂缝监测点）；桥梁（墩台沉降、倾斜监测）；地下管线（管线接头、弯头、阀门等薄弱部位布设沉降监测点，煤气、压力管线加密）；高连公路与城市道路（路面沉降监测点沿道路纵向布设）；既有轨道交通（既有线结构变形监测点布设在既有结构上）。

监测方法与技术要求

规范规定16类监测方法的技术要求：水平位移监测（全站仪极坐标法、视准线法等）、竖向位移监测（水准测量）、深层水平位移监测（测斜仪）、土体分层竖向位移监测（分层沉降仪）、倾斜监测（测斜仪或倾斜仪）、裂缝监测（测缝计）、断面收敛监测（收敛计）、爆破振动监测（振动速度传感器）、孔隙水压力监测（孔隙水压力计）、地下水位监测（水位计）、周围岩土压力监测（土压力计）、锚杆锚索和土钉拉力监测（测力计）、结构应力监测（钢筋计、应变计）、现场巡查、远程视频监控——各类方法规定仪器精度、监测点埋设方法（附录B监测点埋设）、观测方法和数据处理要求。

监测频率

监测频率按监测等级、施工阶段（开挖阶段加密、结构施工阶段适当放宽）和变形速率确定：开挖期间一级监测可每日1-2次或更多，二三级相应放宽；变形速率增大、接近控制值时应加密监测；监测数据异常时应提高监测频率并及时预警。

监测项目控制值和预警

控制值（强制性条文9.1.1、9.1.5）。 监测项目控制值（支护结构和周围岩土体、周边环境的变形和内力限值）应根据工程监测等级、设计计算和类似工程经验确定：支护结构水平位移、竖向位移、深层水平位移、支撑轴力、地下水位变化等控制值按监测等级给出（如围护墙顶部水平位移控制值、地表沉降控制值等）；周边环境监测控制值（建（构）筑物沉降、倾斜、差异沉降，管线沉降）按保护对象确定。
预警。 监测数据超过预警值（控制值的70%-80%等）或出现异常变化（变形速率突增、持续不收敛）时应及时预警，启动应急响应——监测预警是实现信息化施工、防止工程事故的关键环节。

线路结构变形监测与监测成果

线路结构变形监测。 对轨道线路结构（隧道结构、高架结构）进行变形监测（结构沉降、水平位移、收敛），保证运营线路结构安全。
监测成果及信息反馈。 监测成果包括监测日报表（附录D）、阶段报告、总结报告，采用监测项目代号和图例（附录A）统一标识；监测信息及时反馈给设计、施工和建设单位，形成"监测-分析-反馈-调整"的信息化施工闭环——监测成果不只是一堆数据，而是要转化为施工决策依据。

知识点总结

"监测等级"驱动监测工作深度。 工程监测等级由工程风险（自身+环境）综合确定，一级监测（项目多、点密、频率高）到三级监测（项目少、点疏、频率低）——监测等级是监测方案设计的"纲"，决定"测什么、测多密、多频繁"，风险越大监测越严，避免"一刀切"的浪费或"该严不严"的风险。
"控制值+预警值"的双阈值管理。 监测项目控制值（变形和内力的极限限值，强制性条文规定必须确定）和预警值（控制值的一定比例，如70%-80%，或变形速率异常判据）构成双阈值体系：超过预警值→加密监测、分析原因、准备应急措施；达到或超过控制值→立即报警、启动应急响应、采取加固或调整施工措施——"预警在控制之前"给了工程应对时间，是监测防事故的核心机制。
"现场巡查+仪器监测+视频监控"三结合。 规范的监测体系不只有仪器数据：现场巡查（强制性要求，检查裂缝渗漏变形迹象等仪器测不到的宏观征兆）和远程视频监控（掌握现场实时状态）与仪器监测互补——仪器数据是"点"（测点）、巡查是"面"（全貌）、视频是"实时"（过程），三结合避免"数据正常但现场出事"的监测盲区。
"信息化施工闭环"是监测的最终价值。 规范专设监测成果及信息反馈章：监测日报表、阶段报告、总结报告，监测信息反馈给设计施工建设各方——监测的最终价值不是"记录数据"而是"指导施工"：数据异常→分析原因→调整设计施工参数→再监测验证，形成"监测-分析-反馈-调整"的闭环，这是城市轨道交通工程安全施工的制度保障。

适用读者

本规范适用于城市轨道交通建设管理单位（地铁公司）的工程管理人员，岩土工程监测单位（第三方监测机构）的监测技术人员，轨道交通设计单位、施工单位的工程技术人员，监理工程师，既有轨道交通保护区的工程审批管理人员，以及高校隧道与地下工程、岩土工程专业师生。

文件获取

本文提供GB 50911-2013《城市轨道交通工程监测技术规范》国家标准全文PDF下载，获取后可用于学习、研究和工作参考。

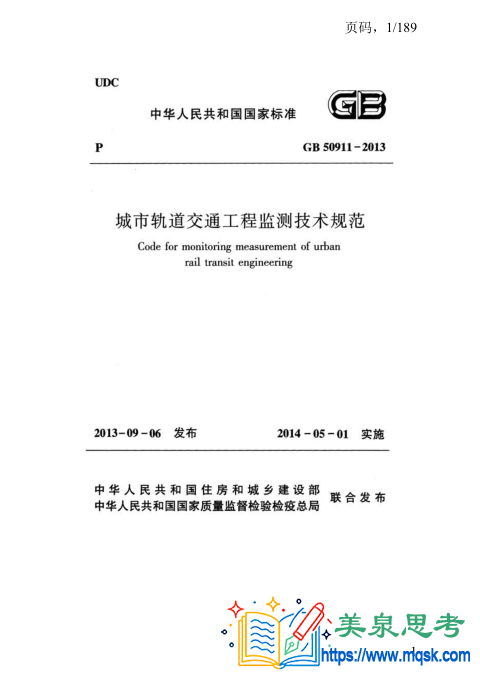

标准封面预览
