GB 50037-2013《建筑地面设计规范》国家标准全文与要点

规范概况

GB 50037-2013《建筑地面设计规范》是中华人民共和国国家标准，由住房和城乡建设部2013年9月6日以第152号公告批准发布，自2014年5月1日起实施，其中第3.2.1、3.2.2、3.8.5、3.8.7条为强制性条文，必须严格执行，原《建筑地面设计规范》GB 50037-96同时废止。本规范根据原建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制订、修订计划〉的通知》（建标〔2002〕85号）的要求

规范定位

本规范适用于建筑地面工程的设计，为建筑地面（建筑物底层地面和楼层地面）的类型选择、垫层设计、地基处理和构造设计提供技术依据。建筑地面直接承受使用荷载、经受使用环境（腐蚀、磨损、静电、油渗、清洁洁净要求）的作用，地面设计的合理与否直接影响建筑的使用功能、耐久性和生产安全——电子厂房、医院洁净室、化工厂、油库等对地面有特殊功能要求的建筑尤其依赖本规范。

章节框架

规范共分6章和3个附录：

• 总则
• 术语
• 地面类型：基本规定、常用建筑地面、清洁洁净防尘和防菌地面、防静电地面、耐磨和耐撞击地面、防腐蚀地面、防油渗地面、其他地面
• 地面的垫层：地面垫层类型的选择、地面垫层的要求
• 地面的地基
• 地面的构造
  附录： 附录A面层、结合层、填充层的厚度及找平层的厚度和隔离层的层数；附录B混凝土垫层厚度；附录C混凝土垫层厚度计算。

  核心内容

  常用建筑地面。 按使用功能选择地面类型：普通水泥地面、水磨石地面、块材地面（瓷砖、石材）、木地面、塑料地面等，考虑使用荷载、耐磨性、清洁要求和造价。
  清洁、洁净、防尘和防菌地面。 适用于电子、医药、食品等对洁净度有要求的建筑，地面应表面致密、无缝隙、易清洁，采用环氧自流平、水磨石等整体地面。
  防静电地面。 适用于电子厂房、机房、易燃易爆场所，地面应具有导静电性能（导电层、接地系统），防止静电积聚引发设备损坏和火灾爆炸。
  耐磨和耐撞击地面。 适用于重载车间、仓库、装卸场地，地面应具有高耐磨性和抗冲击性能，采用金刚砂耐磨地面、钢纤维混凝土等。
  防腐蚀地面。 适用于化工、电镀等腐蚀性介质作用的建筑，地面应采用耐腐蚀材料（耐酸砖、环氧玻璃钢、聚氨酯涂层）并设置隔离层，防止腐蚀介质渗入破坏垫层和地基（第3.8.5、3.8.7条为强制性条文，规定防腐蚀地面应设隔离层等）。
  防油渗地面。 适用于油库、机械加工车间等油品作用的建筑，地面应防油渗（密实面层、隔离层）。
  地面的垫层。 垫层类型选择按地面类型、荷载和使用要求确定（混凝土垫层、砂垫层、灰土垫层等）；附录B给出混凝土垫层厚度，附录C给出混凝土垫层厚度计算方法——缩缝为平头缝构造的混凝土垫层，单个圆形或当量圆形荷载作用下按承载能力极限状态设计时其厚度h=γ·k·S/(14.24×(β·r₁+0.36)ft)（式中h为垫层厚度mm，γ为重要性系数按表C.1.3确定，k为荷载区域系数k=2.0，S为荷载作用效应，ft为混凝土抗拉强度设计值，β为综合刚度系数）；荷载作用于板中满足抗裂度要求时h=γ·k·S/(4.04×(0.82)ft)（k=1.0）；当圆形或当量圆形荷载计算半径与相对刚度半径比值小于或等于0.2时按GB 50010进行附加冲切验算。
  地面的地基。 地面地基应均匀密实，软弱地基应处理，防止不均匀沉降导致地面开裂。
  地面的构造。 包括面层、结合层、填充层、找平层、隔离层和垫层的构造做法（附录A给出各层厚度和隔离层层数）。

  知识点总结

  "按功能选类型、按荷载算厚度"的双轨设计。 建筑地面设计的两个主线索：一是按使用功能选择地面类型（洁净、防静电、耐磨、防腐蚀、防油渗等特殊地面各有适用范围和构造要求）；二是按使用荷载计算垫层厚度（附录B/C给出混凝土垫层厚度表和计算公式）——功能要求决定"用什么地面"，荷载计算决定"垫层多厚"，两者结合确定地面构造层次（面层-结合层-垫层-地基）。
  混凝土垫层厚度计算的"承载能力+抗裂"双验算。 附录C给出混凝土垫层厚度计算公式：按承载能力极限状态设计（h=γ·k·S/(14.24×(β·r₁+0.36)ft)，荷载区域系数k=2.0）和满足抗裂度要求（h=γ·k·S/(4.04×0.82ft)，k=1.0）分别计算，取两者控制值——地面板在荷载作用下处于压弯或偏心受压状态（压应力与拉应力合力不平衡），规范通过"极限承载+抗裂"双验算保证地面既不开裂又能承载；当量圆半径与相对刚度半径比值较大（≥0.80）时才需抗裂验算（一般满足承载力的板厚大体能满足正常使用要求）。
  "平头缝"构造与地面开裂的关系。 条文说明指出：按原规范缩缝为平头缝构造进行设计施工一般情况下不会发生板面开裂，所见裂缝多数由地基不均匀沉降引起；部分板角裂缝主要原因在于分仓缝没有按平头缝构造处理、类似沉降缝又未按沉降缝进行局部加强形成自由边角——"分仓缝做法决定裂缝形态"是地面工程的经验总结，缩缝（平头缝）、伸缝、沉降缝的构造处理是地面设计和施工质量的关键细节。
  强制性条文锁定特殊地面的安全底线。 第3.2.1、3.2.2条（关于地面类型选择和使用荷载）、第3.8.5、3.8.7条（防腐蚀地面应设置隔离层、防腐蚀地面的构造要求）为强制性条文——防腐蚀地面的隔离层是防止腐蚀介质渗入垫层和地基、避免地基腐蚀破坏的安全底线，强制条款的设定体现了对化工等腐蚀环境建筑地面安全性的强制性要求。

  适用读者

  本规范适用于建筑设计院（工业建筑、民用建筑设计）的建筑设计人员、施工图审查人员，地面工程施工企业的技术人员，工业厂房（电子、医药、化工、机械）建设单位的设计管理部门，监理工程师，以及高校建筑学、土木工程专业师生。

  文件获取

  本文提供GB 50037-2013《建筑地面设计规范》国家标准全文PDF下载，获取后可用于学习、研究和工作参考。

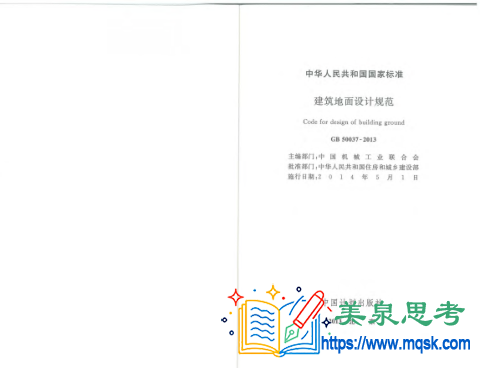

标准封面预览
