CH/T 3005-2021《低空数字航空摄影规范》标准全文与要点

标准概况

CH/T 3005-2021《低空数字航空摄影规范》是中华人民共和国测绘行业标准，由中华人民共和国自然资源部发布，代替CH/Z 3005-2010中的摄影相关技术要求，适用于低空数字航空摄影测量与遥感作业。需要说明的是，本PDF文件为标准的报批稿文本，标准正文以自然资源部正式发布为准。
低空数字航空摄影是近年来快速发展的重要测绘技术手段，利用无人机等低空飞行平台搭载数字航摄相机获取高分辨率影像，广泛应用于基础测绘、国土调查、不动产登记、应急测绘和自然资源监测等领域。

标准定位

本规范规定了低空数字航空摄影的范围、规范性引用文件、术语和定义、工作流程、航摄系统准备、航摄计划与航摄设计、航摄实施、飞行质量与影像质量要求、成果质量检查、整理验收与上交成果等内容，适用于无人机等低空飞行平台搭载数码相机进行航空摄影的作业。

内容框架

规范的主要内容包括：范围、规范性引用文件、术语和定义、工作流程、航摄系统准备（飞行平台、航摄数码相机）、航摄计划与航摄设计（航摄计划、航摄设计）、航摄实施、飞行质量与影像质量要求（飞行质量、影像质量）、成果质量检查（检查范围、检查项目和方法）、整理验收与上交成果（整理、验收、上交成果）。
规范附有系列附录：附录A相机与像空间坐标系的关系示意图、相机安装方位示意图（规范性），附录B低空数字航摄常用计算公式（资料性），附录C航摄飞行记录表（规范性），附录D旋角计算示意图（资料性），附录E IMU/GNSS系统空间位置关系示意图（资料性），附录F航摄分区示意图和航线示意图（资料性），附录G摄区完成情况图（规范性），附录H航摄资料移交书（资料性）。

航摄作业要求

• 航摄系统准备：对飞行平台和航摄数码相机提出明确要求。飞行平台应满足航摄任务对载重、续航、飞行稳定性等技术要求；航摄数码相机应经过检校，获取相机主距、畸变参数等检校参数，并建立相机与像空间坐标系的关系（见附录A）。
• 航摄计划与航摄设计：根据摄区范围、地形条件、地面分辨率要求和飞行平台性能编制航摄计划，进行航摄设计，确定航线敷设方案、航向重叠度和旁向重叠度等技术参数，常用计算公式见附录B。
• 航摄实施：按设计航线实施航摄，填写航摄飞行记录表（附录C），记录飞行时间、航线、曝光点等信息。
• 飞行质量与影像质量：对飞行质量（航线弯曲度、航高保持、重叠度等）和影像质量（清晰度、色彩、云影遮挡等）提出检查要求，保证航摄成果满足后续空三加密和影像测图作业要求。

  成果整理与上交

• 航片编号：航片编号由12位阿拉伯数字构成，采用以航线为单位的流水编号。自左至右第1至4位为摄区代号，第5至6位为分区号，第7至9位为航线号，第10至12位为航片流水号，航片流水号应与原始影像流水号后三位数字保持一致；没有摄区代号的可自行定义摄区代号。应以飞行方向为编号的增长方向，同一航线内的航片编号不应重复；当有补飞航线时，补飞航线的航片流水号在本航线原流水号基础上加500。
• 航片存储：按照摄区、分区、航线建立目录分别存储，应采用硬盘或光盘等存储，航摄分区及航线示意图见附录F。
• 影像处理：根据后续处理作业的技术条件和要求，可采用专用软件对原始数字航片数据进行畸变差纠正，输出无畸变影像和对应纠正后影像的相机参数；在不影响成果质量和后续处理的范围内，对光照欠佳、阴天有雾等原因引起的影像质量较差的数字航片，可做拉伸、锐化、匀光匀色等增强处理。
• 外包装标签注记：总体信息部分包括摄区、分区名称，相机型号及其编号，相机主距，航摄时间，飞行器型号，航线数和航片数，摄区面积，地面分辨率，航摄单位；本盘装载内容部分包括盘号（分盘序号/总盘数）、影像类型、航线号、起止片号、备注。
• 文档资料整理：所有纸质文档应单独装订成册，存放在A4幅面的档案盒内。
• 航摄资料移交：通过航摄资料移交书（附录H）办理移交手续，移交资料包括航摄影像、航摄分区和航线示意图、相机安装示意图、相机检校参数报告、航摄技术设计书、航摄资料移交书、航摄飞行记录、实际曝光点坐标记录文件、航摄批文、航摄资料审查报告、技术总结报告、验收报告等，由甲、乙双方代表确认核实清点无误后签字盖章。

  知识点总结

  低空数字航空摄影的技术要点可归纳为：

• 规范化作业流程：从航摄系统准备、航摄计划设计、航摄实施到飞行质量与影像质量检查、成果整理验收，形成了完整的规范化作业链条，保证了不同单位、不同设备条件下航摄成果的一致性和可比性。
• 设备检校制度化：飞行平台和航摄数码相机需经检校并建立相机与像空间坐标系的关系，畸变差纠正和相机检校参数报告作为成果移交内容，是保证影像几何精度的基础环节。
• 成果管理标准化：12位航片编号体系、按摄区分区航线的目录化存储、外包装标签注记和航摄资料移交书制度，使海量航摄影像数据管理有序、检索方便、责任清晰，补飞航线加500的编号规则避免了补飞影像与原影像的混淆。
• 质量控制闭环化：飞行质量和影像质量的检查项目与方法在规范中明确规定，配合技术总结报告和验收报告，实现了从数据采集到成果交付的全过程质量控制。

  适用读者

  本规范适用于测绘地理信息单位、无人机航摄作业单位、自然资源调查监测单位的技术和管理人员，以及从事航空摄影测量、遥感应用研究的科研人员和高校师生参考使用。

  文件获取

  本文件为CH/T 3005-2021低空数字航空摄影规范文本，用户可通过自然资源部测绘地理信息标准发布渠道、中国测绘出版社及正规标准服务网站获取完整内容。如需查看标准原文，请下载本文件查阅全部技术细节。

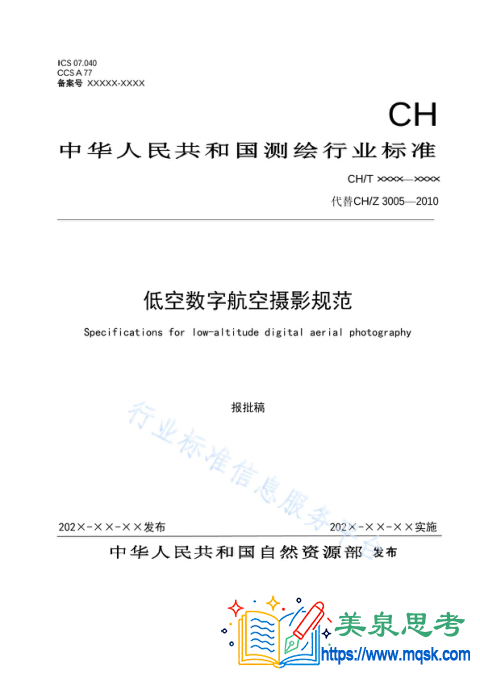

标准封面预览
