CH/T 3021-2018《倾斜数字航空摄影技术规程》测绘行业标准全文与要点

标准概况

CH/T 3021-2018《倾斜数字航空摄影技术规程》是中华人民共和国测绘行业标准，2018年8月17日发布、2019年1月1日实施，由自然资源部提出并归口

标准定位

本标准是为适应倾斜数字航空摄影测量技术发展的需要，基于我国已颁布的航空摄影规范，根据当前的技术水平制定的。倾斜数字航空摄影利用安装在飞行平台上的多镜头倾斜数字航摄仪，同时从垂直和倾斜多个角度采集地物影像，是实景三维建模、数字城市建设和自然资源调查的重要数据获取手段。标准规定了倾斜数字航摄仪、机载IMU/GNSS系统、航摄计划与设计、飞行质量和影像质量、成果质量检查、成果整理和验收的技术要求。

主要技术内容

倾斜数字航摄仪基本要求。 倾斜数字航摄仪通常由多个相机（镜头）组成（如5镜头系统，含1个下视镜头和4个倾斜镜头），标准对航摄仪的组成、相机性能、镜头间相对位置关系、安装方式等作出规定，文档资料中应添加相机安装示意图（相机与像空间坐标关系图）和各相机相对位置关系示意图（以5个镜头为例，用箭头标明影像上方及航摄仪与飞行方向的关系）。
机载IMU/GNSS系统要求。 规定机载定位定姿系统（IMU/GNSS）的性能要求，用于获取曝光瞬间相机的位置和姿态参数，是倾斜影像直接地理定位和三维重建的基础。
航摄计划与设计。 规定航摄分区划分、航线敷设方向、航向和旁向重叠度、地面分辨率、倾斜影像的覆盖要求等。倾斜摄影的航线设计和重叠度要求与垂直摄影有所不同，需保证倾斜镜头对目标地物的多角度覆盖。
飞行质量和影像质量要求。 规定飞行质量和影像质量检查项目：影像重叠度（航向、旁向）、影像清晰度、色彩还原、影像倾斜角度、倾斜影像的完整性、影像的辐射质量等，确保影像满足后续空三加密和三维建模的精度要求。
成果整理和验收。 影像文件一般为非压缩的常规影像格式，文件名称与影像编号一致；一般应采用硬盘存储，硬盘存放于纸质或塑料包装盒内；硬盘及其包装盒标签注记内容包括总体信息（摄区名称、摄区代号、摄区面积、航摄时间、垂直影像地面分辨率、倾斜数字航摄仪类型编号及主距、航线数、垂直影像数和倾斜影像数、航摄单位）和本盘装载内容（盘号、影像类型和格式、航线号、影像起止片号、备注）；文档资料整理参照GB/T 27920.1-2011执行，影像编号对应关系应在提交的文档和航摄记录表中说明。

规范解读与知识点总结

倾斜摄影改变了"只看天顶"的航摄范式。 传统航空摄影只能获取垂直视角影像，建筑物立面、地形起伏遮挡区域信息缺失。倾斜摄影通过下视+倾斜多镜头同时曝光，同时获取地物顶部和侧面纹理，是实景三维建模（如城市级倾斜模型）、数字孪生和不动产三维登记的基础数据源。
多镜头系统的"内方位"是数据质量的关键。 倾斜航摄仪各相机之间的相对位置关系（像空间坐标、主距差异）直接影响影像拼接和空三解算精度。标准要求文档中提供相机与像空间坐标关系图、各相机相对位置关系示意图，正是为了保证后续处理时能够准确恢复每张影像的成像几何。
重叠度设计决定三维重建成败。 倾斜影像的三维重建依赖多视角影像匹配，航向、旁向重叠不足会导致影像连接点不足、空三失败；重叠过大则数据冗余、效率降低。标准对重叠度、地面分辨率的规定是倾斜摄影生产质量和效率的平衡点。
成果整理的"标签规范"体现可追溯管理。 硬盘标签注记内容把摄区信息、航摄仪信息、影像数量、盘号等完整记录，配合航摄飞行记录表和影像编号对应关系，保证海量倾斜影像成果可查找、可追溯、可交付——这是测绘成果档案管理的通行要求。

适用读者

本标准适用于倾斜数字航空摄影生产单位（测绘航空摄影企业、遥感数据公司）、三维建模与数字城市建设单位、自然资源调查与不动产登记的技术人员，测绘质检机构，以及高校测绘工程、摄影测量与遥感专业师生。

文件获取

本文提供CH/T 3021-2018《倾斜数字航空摄影技术规程》测绘行业标准全文PDF下载，获取后可用于学习、研究和工作参考。

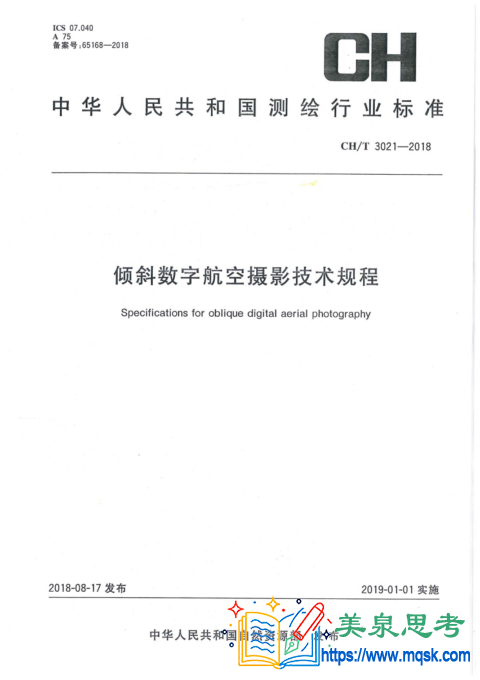

标准封面预览
