CH/Z 3001-2010《无人机航摄安全作业基本要求》标准全文与要点

标准概况

CH/Z 3001-2010《无人机航摄安全作业基本要求》由国家测绘局于2010年8月24日发布，2010年10月1日实施，备案号为29582-2010，属于测绘行业标准化指导性技术文件（CH/Z），由国家测绘局提出并归口

适用范围

本文件适用于无人机航摄作业的安全管理，是无人机低空摄影测量作业组织与实施的安全技术依据。

主要技术内容

技术准备

• 资料收集：收集测区地形图、气象资料、空域管理规定等资料
• 技术设计：编制航摄技术设计方案，确定航线、航高、重叠度等参数
• 设备器材：检查飞行平台、飞控系统、发动机、相机、接收机、舵机、电池等设备器材齐备完好。

  实地踏勘和场地选取

• 实地踏勘：对起降场地、飞行区域进行实地踏勘，掌握地形地貌与障碍物情况
• 场地选取：选择满足起飞着陆条件、远离人口稠密区和高压线路的场地。

  飞行检查与操控

• 飞行前检查：对飞行平台、动力系统、飞控系统、通讯设备、相机等逐项检查
• 飞行操控：按规定程序操控，保持安全高度与航线，监控飞行状态
• 飞行后检查：对设备状况、飞行数据进行检查。

  阶段工作小结

• 飞行记录整理：按规定载体记录飞行前检查记录、飞行监控记录、飞行后检查记录，禁止转抄
• 飞行资料整理：填写航摄飞行报表，内容包括云高、云量、能见度，风向、风速，航摄飞行设计底图，航路点数据，飞行航迹数据，曝光点数据，影像位置与姿态数据
• 航摄作业小结：对人员工作情况、设备工作情况、航摄任务完成情况、后续工作计划及注意事项进行总结。

  成果整理与验收

  航摄成果的整理与验收参照CH/Z 3005的相关要求执行。

  保障措施

• 操作人员：参与无人机航摄作业的系统操作人员需经过专业培训，并通过有关技术部门的岗位技能考核；设备检查、使用、维护按岗位分工负责并相互配合，由具备相应资格、有实践经验、能力较强的操作人员承担
• 环境条件：根据掌握的环境数据资料和设备的性能指标，判断环境条件是否适合无人机飞行，如不适合应暂停或取消飞行。环境条件主要包括：海拔高度，地形地貌条件，地面和空中的风向、风速，环境温度，环境湿度，空气含尘量，电磁环境和雷电，起降场地地面尘土情况，气象条件（云高、云量、光照）
• 飞行现场管理：规范现场作业秩序，设置安全警戒
• 飞行检查记录编制：如实编制并保存各类检查记录
• 应急预案的制订：针对突发情况制订应急预案
• 设备使用时间统计：按附录表格统计各类设备使用时间。

  设备使用与维护

• 设备使用按操作规程执行
• 定期保养，保持设备良好状态
• 设备装箱、运输、储放符合防护要求，防止碰撞与受潮。

  附录表格

  附录A～H分别给出飞行平台、飞控、发动机、相机、接收机、舵机、电池使用时间统计表及事故调查表，用于设备管理追溯与事故分析。

  知识点总结

  1. 无人机航摄安全的核心是人机环三要素：人员持证上岗、设备完好可靠、环境适宜飞行。
  2. 环境条件判断是飞行决策的关键，任一环节不适宜都应暂停或取消飞行。
  3. 飞行前、飞行中、飞行后的三段式检查制度，配合飞行记录与报表，形成完整的安全闭环。
  4. 设备使用时间统计与定期保养是保障飞行安全的基础性工作。
  5. 应急预案的制订与事故调查表的设计体现了安全管理的预防与追溯并重原则。

     适用读者

     本文件适用于无人机航摄作业单位的飞行操控人员、航测项目技术人员、测绘单位安全管理人员，以及从事低空摄影测量与遥感工作的科研人员。

     文件获取

     完整标准文本以正式出版版本为准，本文整理的内容仅供学习参考。

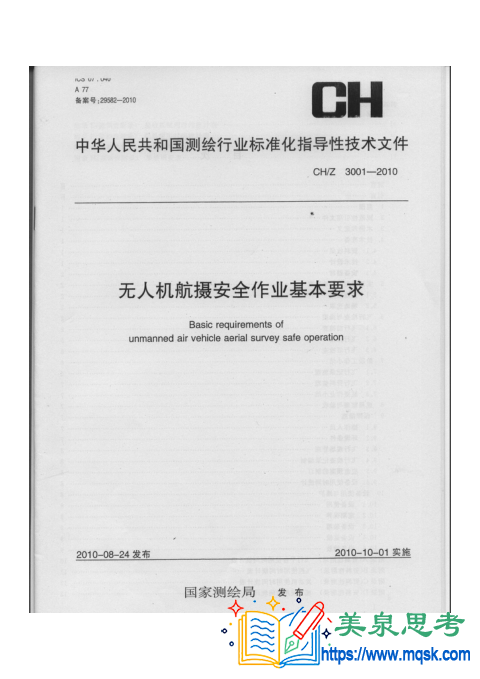

     标准封面预览
