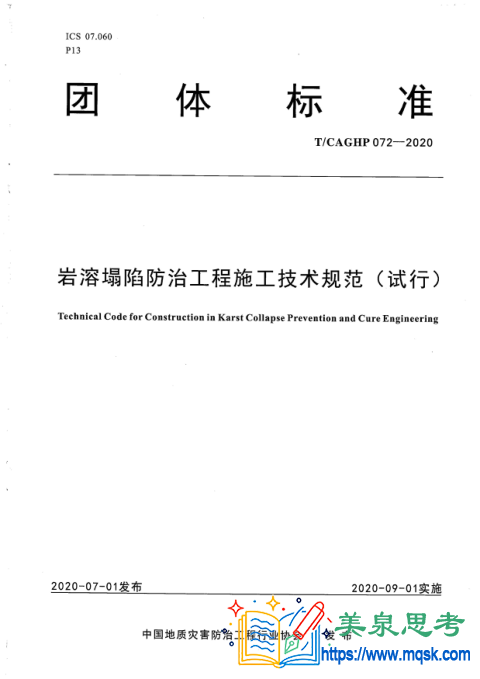

T/CAGHP 072-2020《岩溶塌陷防治工程施工技术规范（试行）》全文与要点

分类：施工监理验收时间：2026-10-7 11:25:43 浏览：5次评论：0

摘要：T/CAGHP 072-2020《岩溶塌陷防治工程施工技术规范（试行）》由中国地质灾害防治工程行业协会于2020年7月1日发布，自2020年9月1日起实施，由中国地质灾害防治工程行业协会提出和归口管理并负责解释，主要本规范规定了岩溶塌陷防治工程施工的基本规定、施工准备、防治工程施工、施工监测、质量检验与工程验收等内容，适用于岩溶塌陷防治工程的施工。主要技术内容：基本规定；施工准备（施工管理组织准备、施工资料准备、施工设备材料准备、施工场地准备、施工安全与应急准备）；防治工程施工——填充法、注浆法、跨越法、桩基穿越法、治水法、平衡地下水（气）压力法、其他方法七类施工方法；施工监测（监测流程、监测技术与方法、数据处理与信息反馈、监测预警）；质量检验与工程验收（质量检验、工程验收），并附9个资料性附录（注浆法施工记录表、钻（冲）孔灌注桩成孔施工记录表、灌注前隐蔽工程验收记录表、水下混凝土灌注记录表、监测信息反馈工作流程图、填充检验批质量验收记录表、注浆检验批质量验收记录表、混凝土灌注桩（钢筋笼）检验批质量验收记录表、混凝土灌注桩检验批质量验收记录表）。

关键字：注浆法岩溶塌陷防治跨越法桩基穿越法施工监测

标准概况

T/CAGHP 072-2020《岩溶塌陷防治工程施工技术规范（试行）》是中国地质灾害防治工程行业协会团体标准，由协会于2020年7月1日发布、2020年9月1日起实施，由中国地质灾害防治工程行业协会提出和归口管理并负责解释，主要本规范由中国地质大学出版社出版发行（ISBN 978-7-5625-4806-5）。

标准定位

岩溶塌陷是我国南方岩溶区（广东、广西、贵州、云南、湖北等）频发的地质灾害（岩溶洞穴土洞发育、地下水活动导致地面塌陷，威胁城镇建筑、道路和农田），防治工程包括填充、注浆、跨越、桩基穿越、治水等方法——本规范是中国地质灾害防治工程行业协会发布的岩溶塌陷防治工程施工技术规范（试行），与协会发布的设计规范（T/CAGHP 077岩溶塌陷防治工程设计规范）、监测规范（T/CAGHP 075岩溶塌陷监测规范）等构成岩溶塌陷防治团体标准系列，本规范侧重施工环节（设计规范给出设计方案，本规范给出施工方法、工艺、监测和验收要求）。

章节框架

本规范共8章：1范围；2规范性引用文件；3术语和定义；4基本规定；5施工准备（5.1施工管理组织准备、5.2施工资料准备、5.3施工设备材料准备、5.4施工场地准备、5.5施工安全与应急准备）；6防治工程施工（6.1填充法、6.2注浆法、6.3跨越法、6.4桩基穿越法、6.5治水法、6.6平衡地下水（气）压力法、6.7其他方法）；7施工监测（7.1一般规定、7.2监测流程、7.3监测技术与方法、7.4数据处理与信息反馈、7.5监测预警）；8质量检验与工程验收（8.1一般规定、8.2质量检验、8.3工程验收）。附录A-I均为资料性附录：注浆法施工记录表、钻（冲）孔灌注桩成孔施工记录表、钻（冲）孔灌注桩灌注前隐蔽工程验收记录表、钻（冲）孔灌注桩水下混凝土灌注记录表、监测信息反馈工作流程图、填充检验批质量验收记录表、注浆检验批质量验收记录表、混凝土灌注桩（钢筋笼）检验批质量验收记录表、混凝土灌注桩检验批质量验收记录表。

主要技术内容要点

基本规定与施工准备。 岩溶塌陷防治工程施工的基本要求（施工依据设计文件、施工安全和环境保护）；施工准备包括施工管理组织准备、施工资料准备（设计图纸、地质资料）、施工设备材料准备、施工场地准备（三通一平、场地安全）、施工安全与应急准备。
防治工程施工方法（七类）。 填充法：对岩溶洞穴、土洞进行填充（充填材料、填充工艺、密实度控制）——消除塌陷的空间条件；注浆法：通过钻孔注浆充填洞穴和裂隙（注浆材料、注浆压力、浆液扩散、注浆质量控制——附录A注浆法施工记录表）；跨越法：以跨越结构（梁、板、筏板等）跨越塌陷洞穴、把上部荷载传递至稳定地层——适用于浅层洞穴、不宜充填的场地；桩基穿越法：以桩基（钻（冲）孔灌注桩等）穿越塌陷层和洞穴、支承于稳定岩层（成孔、钢筋笼、水下混凝土灌注工艺——附录B-D记录表）；治水法：通过治理地下水（排水、截水、防渗）控制塌陷诱发因素（含水层疏干或防渗）——浆砌块石结构的施工工艺及方法：按设计要求测量放线后进行沟、渠开挖，沟、渠侧壁可采取放坡方式开挖、坡率应结合具体土（岩）层性质确定；开挖沟槽后沟底应预留100mm～150mm厚的土层，采用人工清底开挖至设计标高，基底应保持平整、干燥，并在验槽后施工垫层；选用厚度不小于150mm、具有一定长度和宽度的片状石料，石料应质地坚硬密实、无风化剥落和裂纹、表面清洁无污染；砂浆应严格按照试验确定的配料单进行配料，配料的称量允许误差：水泥±2%、砂±3%、外加剂±1%；砌筑方法采用铺浆法，砌筑时石块上下皮应互相错缝、内外交错搭砌，避免出现重缝、干缝、空缝和孔洞；勾缝应保持砌合的自然缝，一般采用平缝或凸缝，勾缝前应先剔缝将灰浆刮深20mm～30mm、墙面用水湿润，再用1:1.5～1:3.0水泥砂浆勾缝，缝条应均匀一致深浅相同、十字形丁字形搭接处应平整通顺；勾缝终凝后应保持表面湿润，宜每隔4h洒水一次，养护时间宜为7d；质量及安全措施——施工前应调查复核塌陷区边界范围及塌陷区基本特征确保施工范围安全，施工期间应指派专人负责塌陷区巡查、发现异常情况立即停工并撤离至安全区、查明原因后方可复工；平衡地下水（气）压力法：适用于岩溶洞穴地下水位变幅较大、裂隙发育、暗河中的气体排放不畅等岩溶强发育地区地下水和气的处治，为岩溶塌陷防治的辅助措施宜结合其他防治措施同时实施，通过设置各种岩溶管道和通气装置平衡地下水（气）压力，避免或减轻因水（气）压力变化诱发或加剧岩溶塌陷危害，施工前应重点调查地下水（气）压力分布特征及相关参数、岩溶裂隙发育程度与岩体构造关系及岩溶裂隙水空间水力联系程度、当地治理溶（土）洞和岩溶塌陷防治经验，施工和使用过程中应监测地下水（气）压力变化；其他方法。
施工监测。 岩溶塌陷防治工程施工期监测（施工影响范围内的地面变形、建筑物变形、地下水动态监测）；监测流程（方案设计-埋设-观测-数据处理）；监测技术与方法；数据处理与信息反馈（附录E监测信息反馈工作流程图——监测数据异常时及时反馈启动应急）；监测预警（变形和地下水变化达到预警值时发出预警）。
质量检验与工程验收。 质量检验（填充、注浆、灌注桩等各分项工程的质量检验——按附录F-I检验批质量验收记录表执行）；工程验收（分项、分部、单位工程验收程序）。

知识点总结

"填充-注浆-跨越-桩穿-治水-平衡气压“的六类施工方法矩阵。 岩溶塌陷防治施工方法按”处理塌陷空间“和”消除诱发因素"两类机理分类：填充法（直接充填洞穴土洞——消除塌陷空间）、注浆法（注浆充填洞穴裂隙并加固——空间充填+土体加固）、跨越法（结构跨越洞穴——不处理洞穴、把荷载传至稳定地层）、桩基穿越法（桩穿越洞穴支承于稳定岩层——深部支承）、治水法（治理地下水——消除水动力诱发因素）、平衡地下水（气）压力法（设通气装置平衡水气压——消除气压变化诱发）——"按塌陷成因和工程条件选方法"：浅层小型洞穴可填充或跨越、深层洞穴用桩基穿越或注浆、水动力型塌陷用治水法——施工方法矩阵与岩溶塌陷机理（空间条件+水动力条件）一一对应。
"治水法浆砌块石"的精细施工工艺。 治水法（排水沟渠等）中浆砌块石结构的施工工艺规定非常细致：放坡开挖（坡率按土岩性质确定）、沟底预留100-150mm土层人工清底（防止机械超挖扰动基底）、垫层施工前验槽（基底平整干燥）、石料要求（厚度≥150mm、质地坚硬密实、无风化剥落裂纹、表面清洁）、砂浆配料误差（水泥±2%、砂±3%、外加剂±1%——称量精度保证砂浆强度）、铺浆法错缝搭砌（避免重缝干缝空缝孔洞——砌体整体性）、勾缝工艺（剔缝20-30mm、湿润、1:1.5-1:3.0砂浆、平缝或凸缝）、养护（终凝后每隔4h洒水、养护7d）——"材料-配料-砌筑-勾缝-养护"全工艺链的质量控制，是治水工程耐久性的保障。
"安全巡查+停工撤离"的塌陷区施工安全。 岩溶塌陷区施工的最大风险是施工过程中塌陷继续发生——规范明确安全措施：施工前调查复核塌陷区边界范围及塌陷区基本特征确保施工范围安全；施工期间指派专人负责塌陷区巡查，发现异常情况立即停工并撤离至安全区，查明原因后方可复工——"施工期专人巡查+异常即停撤"的安全红线，把塌陷区施工的安全风险控制在巡查监控之下。
"监测-反馈-预警"的施工期动态管控。 岩溶塌陷防治工程施工监测（第7章）强调动态管控：监测流程（方案设计-仪器埋设-观测-数据处理与信息反馈）、监测信息反馈工作流程图（附录E——数据异常反馈路径）、监测预警（变形和地下水变化达到预警值即发出预警、启动应急）——"施工监测-信息反馈-预警应急"闭环，使防治工程施工在动态监测下进行（设计-施工-监测联动），防止施工诱发新的塌陷。
