DZ/T 0157-1995《1:50000地质图地理底图编绘规范》全文与要点

规范概况

DZ/T 0157-1995《1:50000地质图地理底图编绘规范》是中华人民共和国地质矿产行业标准，由地质矿产部1995年9月14日批准、1996年3月1日实施。本规范规定了编绘1:50000区域地质调查图件地理底图的数学基础、精度要求、编辑准备工作、编绘方法和技术要求、地图内容各要素的综合取舍、检查验收和对印刷原图的质量要求等内容。

规范定位

1:50000地质图地理底图（简称"底图"）是编制1:50000区域地质图的地理基础，是地质图的重要组成部分。底图主要供编制1:50000区域地质调查图件使用，也可作为编制同比例尺其他地质专业图的底图和编制比例尺小于1:50000的地质图地理底图的基本资料。底图应符合以下要求：满足地质专业图件的需要；精度符合本规范的规定；图式符号符合GB 12342《1:25000、1:50000、1:100000地形图图式》的规定；内容正确、完备、现势性强；各要素的制图综合符合一般制图原则，反映制图区域的基本地理特征。

数学基础与分幅

底图采用高斯-克吕格投影、按6度分带；坐标系统采用所使用基本资料的坐标系统；高程系统采用1985国家高程基准。采用国际百万分之一地图分幅系统，每幅图经差15分、纬差10分，直角坐标网间距4cm表示偶公里数。内图廓以经纬线组成梯形图廓，经纬度取至整分，内外图廓间标出1:50000国际分幅线并加注图号。底图编号按GB 12342附录B执行，图名与同比例尺国家地形图图名一致。

编绘方法与技术要求

基本资料选择。 应优先选用精度符合要求的1:25000地形图为基本资料；没有此图的地区选用1:100000地形图；无上述两种资料时可用精度符合要求且现势性好的1:50000地形图。编图资料搜集应截止至编绘作业开始之时。
成图方法。 可采用放大拼贴（基本资料拼贴并缩照成1:50000比例尺晒蓝编绘）、等大拼贴、放大编稿（缩照成1:40000编绘再缩照成1:50000拼贴）、过渡编绘（1:100000先缩编为1:25000再编为1:50000）、放大蒙编等方法，条件成熟时可采取计算机辅助成图。
精度要求。 图廓点、控制点的点位误差不超过±0.1mm；直角坐标网线间距误差不超过±0.2mm；图廓边长误差不超过±0.2mm；对角线长度误差不超过±0.3mm。拼贴时图边裁切误差不超过0.1mm，控制点对点误差不超过0.1mm，重叠裂隙不超过0.2mm。

地图内容各要素的综合取舍

水系。 河流图上宽度0.4mm以上用双线表示，宽度小于0.4mm用0.1-0.4mm单线表示；图上长3cm以上河流均应选取，长1.5-3cm酌情取舍；湖泊图上面积大于4-6mm²应予表示，干旱地区小于4mm²也应适当选取；矿泉、温泉应予选取并加注；海岸线用0.15mm粗线划表示，反映海岸类型和基本特征。
居民地。 按行政意义分级（首都、省级驻地、地级驻地、县级驻地、乡镇驻地及村庄）；乡镇级以上居民地全部选取；选取指标按人口密度分区（稀疏地区每100cm²选取5个以下，中等密度8-12个，稠密区12-15个）；城镇式居民地街区面积一般控制在8-30mm²。
道路。 铁路分单线、复线、窄轨；公路分高速公路、等级公路、等外公路、草绘公路；低级道路分机耕路、乡村路、小路；铁路和各类公路原则上全部选取，道路网圈面积按稠密区30-50cm²、中密区50-70cm²、稀疏区70-100cm²控制。
地貌。 等高距一般为40m，中高山可用80m、低丘20m、平原10m；等高线图形综合坚持删除次要负向地貌碎部、扩大正向地貌；雪山、黄土、岩溶、风成等典型地貌分别规定综合方法。
境界。 区分为国界（含未定国界）、省界、地级界、县级界、特殊地区界、自然保护区界，编绘时认真分析资料、了解现状、掌握国家主管部门有关规定。

知识点总结

底图是地质图的"骨架"。 地质图要能准确反映地质体的空间位置，必须有精度可靠的底图作为地理基础。规范把数学基础、精度要求放在首要位置，正是为了保证地质界线在地理空间中的位置精度——底图精度不合格，地质内容再正确也无法准确定位。
制图综合是"从繁到精"的艺术与科学。 1:50000底图不可能把实际地理要素全部绘出，取舍标准和概括原则就是制图综合：河流取多长以上、湖泊取多大面积以上、居民地每100cm²取多少个，规范都给出量化指标，同时强调"保持密度对比、反映区域特征"，避免综合失真。
图历簿是地图的"档案"。 规范要求图历簿按成图程序由各有关人员及时填写并签署、不得追记，记录编绘各阶段的概况、主要问题和处理情况及质量评定，这既是质量管理手段，也是图件后续修编和追溯的宝贵资料。

适用读者

本规范适用于区域地质调查单位、地图编制单位的编图技术人员，地质图件质量检查人员，测绘与制图专业师生，以及从事地质图编绘、地图制图综合研究的技术人员。

文件获取

本文提供DZ/T 0157-1995《1:50000地质图地理底图编绘规范》地质矿产行业标准全文PDF下载，获取后可用于学习、研究和工作参考。

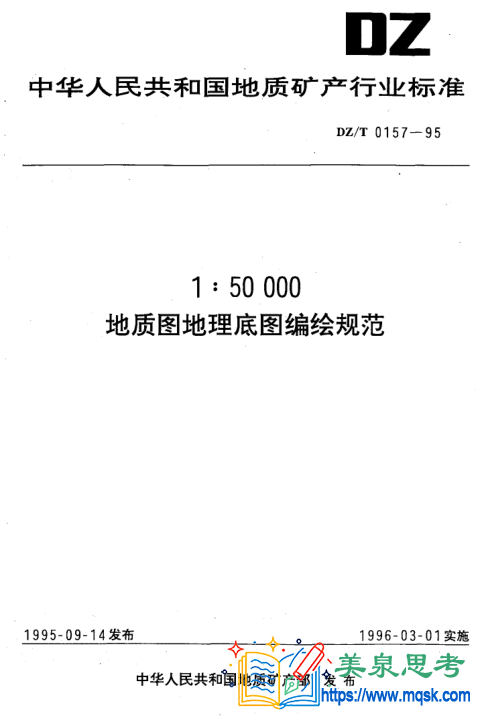

标准封面预览
