GB/T 50290-2014《土工合成材料应用技术规范》国家标准全文与要点

标准概况

GB/T 50290-2014《土工合成材料应用技术规范》是中华人民共和国国家标准，由住房和城乡建设部以第657号公告于2014年12月2日发布，自2015年8月1日起实施，由住房和城乡建设部、国家质量监督检验检疫总局联合发布，主编部门为中华人民共和国水利部，批准部门为中华人民共和国住房和城乡建设部，原规范同时废止，由中国计划出版社出版发行。本规范由住房城乡建设部负责管理、水利部负责日常管理、水利部水利水电规划设计总院负责具体技术内容的解释。

标准定位

土工合成材料（土工膜、土工织物、土工格栅、膨润土防渗垫等）是工程建设中应用广泛的新型土工材料（反滤、排水、防渗、防护、加筋五大功能），用于水利（堤坝、渠道）、交通（路基）、环保（垃圾填埋场防渗）、建筑（基坑支护）等工程。本规范是土工合成材料应用技术的国家标准（工程建设标准），规定了土工合成材料在工程中应用的设计、施工和检测要求，共8章：总则、术语和符号、基本规定、反滤和排水、防渗、防护、加筋、施工检测——按材料功能分章组织（反滤排水、防渗、防护、加筋四大应用功能各成一章），替代1998年版，2024版（若已发布）之前是土工合成材料应用的主要依据。

总则、术语和符号、基本规定

总则与术语。 土工合成材料应用设计施工的基本原则（安全可靠、经济合理、技术先进）；术语和符号（各类土工合成材料及技术参数的定义和符号——土工膜、土工织物、土工格栅、土工格室、膨润土防渗垫等的术语及英文翻译，本次修订补充了术语解释及英文翻译）。
基本规定。 材料选择（按工程功能、受力条件、环境条件选材）、材料性能指标要求（强度、渗透性、耐久性等）、设计计算基本规定；本次修订修改了材料强度折减系数、增加了材料渗透性指标折减系数——材料设计指标用“折减系数”考虑施工损伤、蠕变、老化等不利因素（强度折减系数考虑施工损伤和长期蠕变、渗透性折减系数考虑材料性能随时间劣化——材料设计取值比出厂试验值打折）。

反滤和排水

反滤。 土工织物反滤层设计：保土性准则（织物孔径与土颗粒粒径匹配——防止土颗粒被水流带走）、透水性准则（织物渗透系数足够大——保证排水通畅不淤堵）、防淤堵准则（长期使用不淤堵）；土工织物反滤应用于堤坝、渠道、暗管等工程的排水反滤层。本次修订补充完善了反滤准则和设计方法。
排水。 土工合成材料排水应用：增加了土石坝坝体排水、道路排水（公路路面和路基排水）、地下埋管降水（基坑和地下工程降水）等内容——土工织物排水层、土工排水材料（复合排水板、排水管）的设计施工要求。

防渗

土工膜防渗。 土工膜（HDPE、LDPE等）防渗设计：防渗结构（单层防渗、双层防渗）、土工膜铺设和连接（焊接——热熔焊接、挤出焊接，焊缝质量检测）、锚固和压重、防渗膜与地基和覆盖层的保护设计；本次修订完善与增加了土工膜防渗设计与施工内容。
垃圾填埋场防渗（5.6）。 填埋场防渗系统：防渗结构示意图（单衬/双衬——1垃圾、2土工织物滤层、3透水料、4土工膜、5压实土、6基土、7集液层、8检测层）；填埋场的双衬防渗系统应包括渗沥液集液层和渗沥液检测层，施工结束后应进行渗漏检测；渗沥液集液层在填埋场运行期间用于控制防渗土工膜HDPE上的渗滤液深度不应超过300mm（渗滤液深度超限增大水头压力、增加渗漏风险——集液层及时导排渗滤液控制膜上水头）；渗沥液检测层发现防渗层出现渗漏现象时可及时采取措施（双层防渗的检测层是渗漏监测的“报警层”）；填埋场最终填满后应及时封场，防止长期降水入渗，封场系统自下而上应包括气体导排层、防渗层、雨水导排层、最终覆土层和地面植被层（封场系统各层功能：导排填埋气、防雨水入渗、导排地表水、覆土绿化）。
土工合成材料膨润土防渗垫防渗（5.7）。 膨润土防渗垫（GCL——土工织物夹层充填钠基膨润土）防渗设计：下列情况可用膨润土防渗垫或与土工膜联合使用——地形复杂、土工膜焊接质量无法保证（膨润土垫搭接不需焊接——适应复杂地形）；土工膜易受穿刺、要求防渗材自愈性强（膨润土遇水膨胀封堵穿刺孔——自愈性）；地基变形较大、要求防渗材适应性好（膨润土垫柔性强——适应不均匀沉降）——膨润土防渗垫是土工膜的补充和联合防渗材料（焊接困难、易穿刺、变形大的部位用膨润土垫）。

防护

防护应用（第6章）。 土工合成材料用于防护：护坡（土工织物护坡、土工袋、土工格室植被护坡）、防冲（河道和岸坡冲刷防护）、冻害防治等；增加了土工系统用于防护内容——土工织物、土工格栅等与土体、植被结合构成防护系统（生态护坡）。

加筋

加筋应用（第7章）。 土工合成材料加筋设计：加筋土结构设计（加筋土挡墙、加筋土边坡——土工格栅/土工织物埋在土中承受拉力、与土摩擦锚固形成加筋复合体）；软基筑堤加筋设计与施工（软土地基上筑堤铺设加筋材料提高堤身稳定性——加筋材料提供抗拉强度、约束堤基侧向变形）；软基加筋桩网结构设计与施工（桩+加筋网组合——桩承担荷载、加筋网分配荷载和约束桩间土——本次修订新增内容）。加筋设计要点：加筋材料抗拉强度、与土的界面摩擦特性、加筋间距和长度、稳定性验算。

施工检测

施工检测（第8章，本次修订新增）。 土工合成材料工程施工的质量检测：材料进场检验（材料性能复验）；铺设施工质量（搭接宽度、焊缝质量、锚固质量）；土工膜焊缝检测（充气法、真空法、电火花法检测焊缝密封性）；防渗系统渗漏检测（施工结束后防渗系统渗漏检测——垃圾填埋场双衬防渗系统的渗漏检测要求）等——"材料进场复验+施工过程检测+完工渗漏检测"全过程质量检测，保证工程应用效果。

知识点总结

"强度折减+渗透性折减"的设计指标折减体系。 土工合成材料设计取值的核心是折减系数：材料的出厂试验值不能直接用于设计，要考虑施工损伤（铺设、填土碾压造成损伤）、长期蠕变（材料在持续拉力下变形增长、强度降低）、老化（紫外线、化学侵蚀、生物降解）、环境因素等——强度折减系数把试验强度折减为设计强度；本次修订又增加了渗透性指标折减系数（材料渗透性能随时间劣化——反滤排水设计时对渗透系数打折）——"强度折减保安全、渗透性折减保功能"是土工材料设计区别于传统建材的显著特点（土工材料性能的时间依赖性）。
"双衬+集液层+检测层"的填埋场防渗体系。 垃圾填埋场防渗是环保工程的关键，规范给出双衬防渗系统：主衬（HDPE土工膜+压实土）防渗、次衬（第二道膜）兜底、渗沥液集液层（收集导排渗滤液、控制膜上渗滤液深度不超过300mm——降低水头减少渗漏驱动力）、渗沥液检测层（双层膜之间的监测层——渗漏发生时检测层首先发现、及时采取措施）——"双膜防渗+集液降压+检测报警"三层防线保证填埋场不污染地下水；封场系统（气体导排-防渗-雨水导排-覆土-植被）防止封场后雨水入渗产生新渗滤液。
"焊接困难/易穿刺/变形大→膨润土垫"的选材逻辑。 膨润土防渗垫（GCL）与土工膜的适用性互补：土工膜强度高、防渗性好但需要焊接连接（地形复杂处焊接质量难保证）、怕穿刺（穿刺后渗漏无自愈能力）、柔性差（地基变形大时易撕裂）；膨润土垫靠钠基膨润土遇水膨胀形成低渗透层（渗透系数极低）、搭接不需焊接、穿刺后膨润土膨胀自封（自愈）、柔性强适应变形——"按工程条件选防渗材料"：常规场地用土工膜、复杂地形/易穿刺/大变形部位用膨润土垫或两者联合（GCL在土工膜下作第二道防线）。
"反滤准则+加筋机理"的量化设计。 反滤设计三准则（保土性：织物孔径O与土颗粒D的匹配关系——让水流通过不让土粒流失；透水性：织物渗透系数大于土渗透系数——保证排水通畅；防淤堵：长期运行孔隙不被细颗粒堵塞）；加筋设计（材料抗拉强度、界面摩擦锚固、加筋间距长度、稳定性验算——加筋土结构按内部稳定和外部稳定分别验算）——"反滤按孔径匹配设计、加筋按强度锚固设计“体现土工合成材料应用从”经验选材“到”量化设计"的规范要求。

适用读者

本规范适用于水利、交通、市政、环保、建筑等工程的设计和施工单位（堤坝、路基、填埋场、基坑、护坡等采用土工合成材料的工程），工程监理和质量检测机构，土工合成材料生产企业和检测机构，注册土木工程师（岩土、水利水电）备考人员，以及高校水利工程、岩土工程、环境工程专业师生。

文件获取

本文提供GB/T 50290-2014《土工合成材料应用技术规范》国家标准全文PDF下载，获取后可用于学习、研究和工作参考。

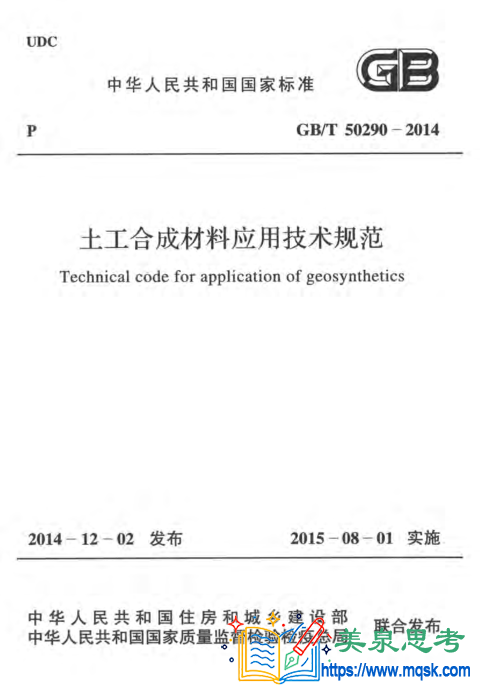

标准封面预览
