TB 10001-2005《铁路路基设计规范》铁道行业标准全文与要点

标准概况

TB 10001-2005《铁路路基设计规范》是中华人民共和国行业标准（铁道行业标准），由铁道部以铁建设[2005]66号《关于发布〈铁路路基设计规范〉等7项铁路工程建设标准的通知》于2005年4月25日发布施行，代替TB 10001-99《铁路路基设计规范》（原标准同时废止）。本次发布的7项铁路工程建设标准还包括《铁路轨道设计规范》（TB 10082-2005）、《铁路运输通信设计规范》（TB 10006-2005）、《铁路电力牵引供电设计规范》（TB 10009-2005）等。批准部门为中华人民共和国铁道部，由铁道部建设管理司负责解释，由铁路工程技术标准所、中国铁道出版社组织出版发行，标准编号J 447-2005。

标准定位

铁路路基是铁路线路的重要组成部分（承受轨道和列车荷载、传递至地基的土工结构物），路基的强度、稳定性和变形直接决定铁路运营的安全与速度（高速重载铁路对路基沉降和刚度要求更高）。本规范是铁路路基工程设计的行业技术依据，规定了铁路路基设计的基本要求和技术内容，适用于铁路路基设计——铁道行业标准体系（TB系列）中，本规范与《铁路轨道设计规范》《铁路桥涵设计规范》等共同构成铁路站前工程的设计标准体系。

主要技术内容

总则与基本规定。 路基设计的基本要求：安全可靠、经济合理、技术先进；路基设计应结合地形地质条件、填料来源、施工条件和养护维修等因素综合确定；路基设计荷载按铁路荷载标准确定。
路基面与基床。 路基面的形状和宽度（路拱形状、路基面宽度按铁路等级和轨道类型确定）；基床是路基上部直接承受列车荷载的层位——基床厚度、基床土质要求（基床表层和底层分别提出填料和压实要求）、基床加固措施——基床设计是路基设计的核心（列车荷载通过基床传递，基床强度和变形控制路基整体性能）。
路堤设计。 路堤填料的选择与使用要求（填料分类、适宜性）；路基压实标准（压实系数、地基系数等按铁路等级和部位规定）；路堤边坡形式和坡率（按填料性质和边坡高度确定）；路堤地基处理要求。
路堑设计。 路堑边坡坡率按土（岩）性质和边坡高度确定；路堑边坡防护（防边坡风化剥落和水毁）；路堑排水（天沟、侧沟等截排地表水，防止水渗入边坡）。
路基排水。 路基排水系统的设计（地面排水——天沟、侧沟、排水沟、截水沟；地下排水——渗沟、盲沟、渗水管等），保证路基干燥稳定。
路基防护与支挡。 路基边坡防护（植物防护、骨架护坡、浆砌片石护坡、护面墙等）；支挡结构设计（重力式挡土墙、衡重式挡土墙、加筋土挡墙、桩板式挡墙等——挡土墙的土压力计算、稳定性验算（抗倾覆、抗滑移、基底应力）、截面设计）；干片石垛高度不应超过1m（干砌片石稳定性限制——既有线实际使用高度均未超过1m，故规定干片石垛高度不应超过1m）。
特殊路基。 软土路基（地基加固——换填、排水固结、复合地基）、膨胀土路基、黄土路基（湿陷性处理）、冻土路基（多年冻土保护）、盐渍土路基、滑坡地段路基（稳定性分析与防治）等特殊土和不良地质地段路基的设计要求。
改建与增建第二线路基。 改建与增建第二线路基的设计要求：改建与增建第二线路基，应保证原有排水系统通畅和排水设施的完整——增建第二线不得破坏既有路基排水系统；路堑有挡护工程的地段，落道下挖路基面后，当基础已暴露或埋置深度不够时，应对基础进行加固——下挖路基面使挡护工程基础暴露或埋深不足时，基础强度和稳定性受影响，必须加固处理。
路基沉降控制。 路基沉降控制要求（工后沉降控制标准按铁路等级——高速铁路和重载铁路对工后沉降要求严格）。

知识点总结

"基床-路堤-路堑"的路基结构层次。 铁路路基设计按结构层次展开：基床（路基上部直接承受列车动荷载的层位——对填料、压实、加固要求最高）、路堤（填筑部分——按填料性质和压实标准控制）、路堑（开挖部分——按边坡稳定和防护控制）——"基床是核心、路堤路堑是主体"：列车荷载经轨道传给基床、基床把荷载扩散到路堤（路堑为原状土）；基床的厚度和刚度决定路基的承载和变形性能，压实标准（按铁路等级分级）是路基质量的核心控制指标。
"挡护工程基础埋深"的改建增建细节。 改建与增建第二线的设计细节体现工程经验：落道下挖路基面（降低路基标高以改善线路纵断面）后，原有挡护工程（挡土墙、护坡等）的基础可能暴露或埋置深度不足——基础埋深不足或暴露易遭自然和人为因素的破坏、影响既有建筑物的强度和稳定性，甚至酿成更大危害，所以要求对基础进行加固并满足有关规范要求；改建与增建第二线路基应保证原有排水系统通畅和排水设施的完整（增建工程不得破坏既有排水体系）——"既有工程保护+排水系统完整"是既有线改造设计的基本原则（不同于新建工程可自由设计）。
"干片石垛高度≤1m"的稳定性限制。 规范对干片石垛（干砌片石护坡/垛）的高度作出限制（不应超过1m）——干砌片石无砂浆粘结、依靠石块相互咬合和自重稳定，高度过大时在坡面荷载、冻融、水流作用下易失稳；条文说明指出既有线上实际使用的干片石垛高度一般情况下均未超过1m——"以工程实践验证的高度界限"体现规范的实践基础（先有工程检验、后有标准固化）。
"排水-防护-支挡"三位一体的路基安全体系。 路基设计的配套工程体系：排水工程（天沟侧沟截排地表水、渗沟盲沟排地下水——水是路基病害（翻浆冒泥、边坡滑塌、冻胀）的主要诱因，排水优先）、防护工程（边坡防护防止风化剥落和水毁）、支挡工程（挡土墙等承受土压力、稳定边坡和路堤）——"先排水、再防护、后支挡"的路基工程配套逻辑，保证路基在降雨、地下水、列车荷载长期作用下的稳定耐久。

适用读者

本规范适用于铁路设计院（铁路路基设计），铁路工程勘察、施工和监理单位，铁路建设管理单位，铁路路基养护维修单位，注册土木工程师（铁道工程）备考人员，以及高校道路与铁道工程、土木工程专业师生。

文件获取

本文提供TB 10001-2005《铁路路基设计规范》铁道行业标准全文PDF下载，获取后可用于学习、研究和工作参考。

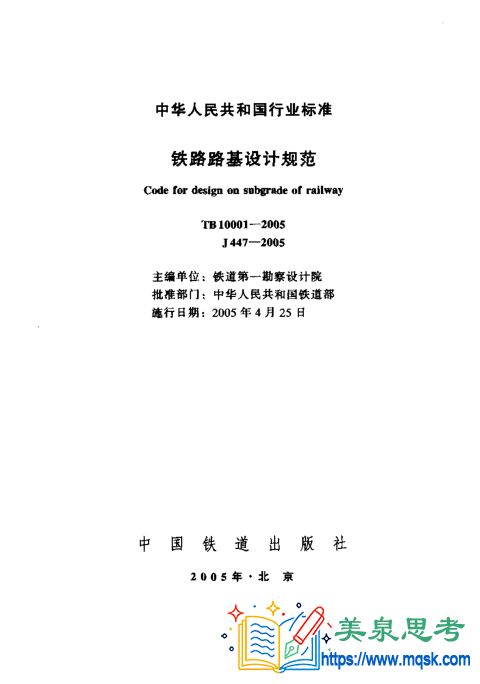

标准封面预览
