CJJ/T 7-2017《城市工程地球物理探测标准》标准全文与要点

标准概况

CJJ/T 7-2017《城市工程地球物理探测标准》是中华人民共和国行业标准，由住房和城乡建设部于2017年8月23日发布（住房城乡建设部公告第1652号），自2018年2月1日起实施，备案号J720-2017，同时废止原行业标准《城市工程地球物理探测规范》CJJ/T 7-2007。标准由住房和城乡建设部负责管理，正元地理信息有限责任公司负责具体技术内容的解释。

适用范围

本标准适用于城市工程建设中各类地球物理探测工作，包括城市地下空间探测、管线探测、工程勘察、地基基础检测、既有建（构）筑物检测等场景，为城市工程物探工作提供了统一的技术依据。

标准框架

本标准主要技术内容为15章：

1. 总则
2. 术语、符号和代号
3. 基本规定
4. 直流电法
5. 电磁法
6. 浅层地震法
7. 高精度磁法
8. 高精度重力法
9. 放射性测量法
10. 温度测量法
11. 振动测试法
12. 水域探测法
13. 井中探测法
14. 地基基础检测
15. 成果报告。

    主要修订内容

    与CJJ/T 7-2007相比，主要修订如下：

    • 第5章电磁法：删除了原音频大地电场法、原甚低频电磁法，原可控源音频大地电磁测深法改为电磁测深法
    • 第6章浅层地震法：原瑞雷波法改为面波法，增加了微动探测法
    • 第10章温度测量法：增加了红外热像法和大体积混凝土测温法
    • 第12章水域探测法：在原水声探测法基础上，原水下地形探测法改为声纳测深法，增加了侧扫声纳法、水域地震法、水域直流电法和水域磁法
    • 第13章井中探测法：合并原声波测井和原地震波测井为弹性波测井，原钻孔电视改为钻孔全景光学成像，磁测井单列一节，增加了管波探测法
    • 第14章地基基础检测：在原基桩动测法基础上，增加了灌注桩成孔（槽）质量检测、基桩钢筋笼长度检测、地下连续墙检测、复合地基检测和既有基础探测
    • 增加了附录E孔径检测系统检校方法和附录F高精度测斜仪检校方法。

      方法技术要点

      直流电法与电磁法

      直流电法通过人工供电观测地下电阻率分布，适用于探测基岩起伏、溶洞、含水层等；电磁法（含电磁测深法）利用电磁感应原理探测地下介质电性差异，适用于城市强干扰环境下的深部结构探测。

      面波法与微动探测

      面波法通过瑞雷面波频散特征反演地层剪切波速度结构，适合城市浅层地质结构探测；微动探测利用环境背景振动信号提取面波频散信息，不依赖人工震源，适用于建筑物密集、交通繁忙的城市环境。

      水域探测

      水域探测涵盖声纳测深、侧扫声纳、水域地震、水域直流电和水域磁法等方法，可开展水下地形测量、水下障碍物与管线探测、浅地层剖面探测等，服务于水域工程勘察。

      井中探测

      弹性波测井（合并声波测井与地震波测井）、钻孔全景光学成像、磁测井与管波探测法共同构成井中探测方法体系，用于井孔内岩土分层、波速测定、裂隙与井壁状况检测等。

      地基基础检测要点

      以墙体质量现场检测（声波透射检测）为例，标准要求：

    • 发射与接收声波换能器应以相同标高或保持固定高差同步升降，测点间距不宜大于250mm
    • 应实时显示和记录接收信号的时程曲线，宜同时显示频谱曲线及主频值
    • 应以两根测管为一个检测剖面进行全组合，分别对所有检测剖面完成检测
    • 在墙身质量可疑的测点附近，应采用加密测点，或采用斜测、扇形扫测进行复测，进一步核定墙身缺陷的位置和范围
    • 在同一幅墙段的各检测剖面检测过程中，声波发射电压和仪器设置参数应保持不变
    • 使用的测试管应有足够的刚度，需要测斜时宜采用内径不小于50mm的专用测斜管。
      数据处理时分别计算各测点的声时、声速、波幅及主频，绘制声速—深度曲线、波幅—深度曲线（可绘制主频—深度曲线），据此判定墙身质量。

      成果报告

      中间成果应经校核后可在现场交付使用，但应说明其使用条件；探测成果报告应经校核和审查批准后才能提交，并及时归档。成果报告应包括核查资料，并反映核查工作和结果。测试类成果报告（如物性参数测定、质量检测）内容相对简单，但应重点说明执行的规范标准、设计要求、施工情况及抽样标准等。

      知识点总结

16. 该标准是城市工程物探领域的综合技术标准，覆盖直流电法、电磁法、地震法、磁法、重力法、放射性、温度、振动、水域、井中探测等全部常用物探方法，方法体系完整。
17. 2017版修订体现了方法更新与城市环境适应性：面波替代瑞雷波、增加微动探测、钻孔电视升级为全景光学成像，均面向城市强干扰与既有建筑密集环境。
18. 地基基础检测大幅扩展，新增灌注桩成孔（槽）质量、钢筋笼长度、地下连续墙、复合地基、既有基础等检测内容，服务城市更新与质量安全监管。
19. 声波透射检测强调测点间距≤250mm、两管全组合剖面、可疑点加密复测与参数恒定，保证检测数据可比与缺陷定位准确。
20. 成果报告强调校核审查与核查资料归档，中间成果现场交付需说明使用条件，体现物探工作的严谨性与可追溯性。

    适用读者

    本标准适用于城市工程勘察与物探单位、地基基础检测机构、工程设计与监理单位的技术人员，以及从事工程物探、岩土工程、城市地下空间开发研究的科研人员与高校师生。

    文件获取

    完整标准文本以正式出版版本为准，本文整理的内容仅供学习参考。

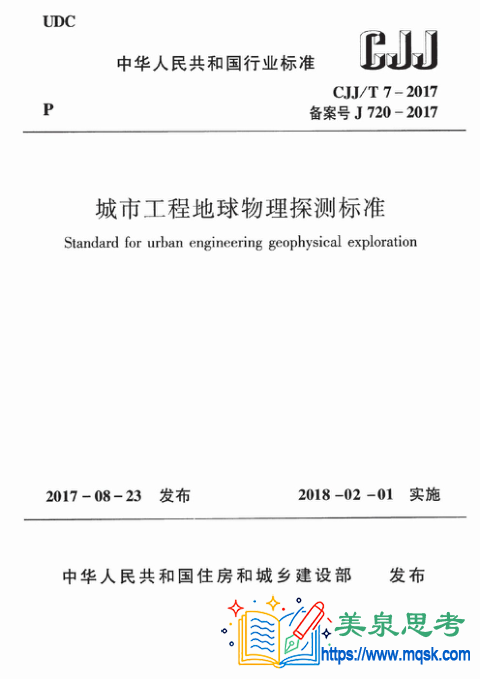

标准封面预览
