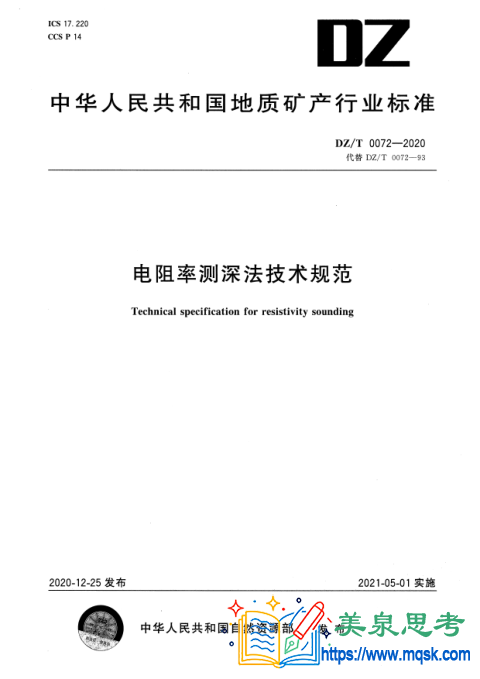

DZ/T 0072-2020《电阻率测深法技术规范》地质矿产行业标准全文与要点

分类：地球物理时间：2026-10-8 11:00:00 浏览：1次评论：0

摘要：DZ/T 0072-2020《电阻率测深法技术规范》是中华人民共和国地质矿产行业标准，由自然资源部于2020年12月25日发布、2021年5月1日实施，代替DZ/T 0072-93《电阻率测深法技术规程》，由自然资源部提出、全国自然资源与国土空间规划标准化技术委员会归口，本规范规定了电阻率测深法的应用范围和应用条件、技术设计、仪器设备、野外工作、图件编绘、解释推断、成果报告编写等内容，适用于地质调查、矿产勘查、水文地质工程地质环境地质调查、地质灾害调查等领域采用电阻率测深法的电法勘探工作。与1993版相比主要变化：增加了术语和定义、符号和计量单位；补充细化了测深装置、电极距及电极排列方向的选择原则与技术要求，明确了针对不同勘查目标使用适用装置的专属条款；增加了装置系数K值的计算方法；调整了仪器设备性能指标；补充了低频类电法仪开展电阻率测深法工作但限制其工作频率不高于0.1Hz；提出了仪器测量电位差的新方式与指标；增加了抗干扰观测取数方法；提高质量检查要求；增加了解释推断章节。附录包括常用装置形式、多道轴向偶极-偶极（单极-偶极）拟断面窗口测深技术、电阻率参数测定（规范性）、设计书主要内容、野外记录表、成果报告主要内容。

关键字：电阻率测深电法勘探视电阻率定量反演地球物理勘探

标准概况

DZ/T 0072-2020《电阻率测深法技术规范》是中华人民共和国地质矿产行业标准，由自然资源部于2020年12月25日发布、2021年5月1日实施，代替DZ/T 0072-93《电阻率测深法技术规程》，由自然资源部提出、全国自然资源与国土空间规划标准化技术委员会（SAC/TC93）归口，本文件名称由原“技术规程”改为“技术规范”，与现行标准体系用语一致。

标准定位

电阻率测深法（垂直电测深）是直流电法勘探的基本方法之一——通过逐次加大供电电极距（AB/2）观测地下不同深度电阻率随深度的变化，获得测点下方视电阻率随深度（AB/2）变化的曲线，用于划分电性层、查明地层结构和构造、寻找含水层和矿产。本规范规定了电阻率测深法的应用范围和应用条件、技术设计、仪器设备、野外工作、图件编绘、解释推断、成果报告编写等内容，适用于地质调查、矿产勘查、水文地质工程地质环境地质调查、地质灾害调查等领域采用电阻率测深法的电法勘探工作——是电阻率测深法从设计、野外施工到解释报告全流程的技术标准（与本系列中电阻率剖面法等其他电法规范配套）。

总则与应用条件

应用范围（4.1）。 电阻率测深法适用于：划分电性层和探查地质构造（地层分层、基岩起伏、断裂构造）；水文地质调查（查明含水层（体）分布、地下水位埋深、咸淡水界面）；工程地质调查（覆盖层厚度、风化带划分、洞穴和软弱层探查）；矿产勘查（寻找电阻率差异型矿体和围岩蚀变带）；环境地质和地质灾害调查（污染分布、采空区、滑坡体探查）等。
应用条件（4.2）。 测区内存在明显的电阻率差异（目标体与围岩电阻率差异足够大）；地形起伏不影响观测质量或可进行地形改正；干扰水平在可处理范围内；接地条件满足供电和测量要求。

技术设计

资料收集和分析（5.1）。 收集测区地质、物探、钻探资料，分析测区电阻率特征和勘查目标。
现场踏勘（5.2）。 实地了解地形、地貌、接地条件、人文干扰源，确定工作条件。
方法有效性、可行性试验（5.3）。 在测区代表性地点进行方法试验，验证方法有效性、确定工作参数（供电极距系列、观测精度等）。
测区及测网（5.4）。 测区范围和测网密度（点距、线距）按勘查目标和地质任务确定；测线方向宜垂直主要构造走向或地层走向。
工作精度（5.5）。 按勘查任务确定观测精度要求（均方相对误差等指标）。
测地工作（5.6）。 测点定位和测线测量（坐标、高程测量）满足布极和成果整理要求。
装置（5.7）。 测深装置形式和电极距系列的选择（附录A常用装置形式：对称四极、三极、偶极-偶极等）；明确了针对不同勘查目标使用适用装置的专属条款（不同勘查目标选用适用装置）；增加了装置系数K值的计算方法（装置系数K是视电阻率计算的关键参数，不同装置K值计算公式不同——按装置几何参数计算）。
电阻率参数测定和模拟试验（5.8）。 测定测区岩石电阻率参数、进行正演模拟试验，为设计和解释提供依据（电阻率参数测定按附录C规范性要求执行）。
设计书编写与审查（5.9）。 编写技术设计书（附录D给出设计书主要内容），按规定审查批准。

仪器设备

仪器的主要技术指标（6.1）。 电阻率测深仪器的供电和测量性能指标（供电电流、测量电压范围、输入阻抗、测量精度、抗干扰能力等）；调整了仪器设备性能指标；补充了低频类电法仪开展电阻率测深法工作，但限制其工作频率不高于0.1Hz（低频类电法仪用于测深时频率受限于0.1Hz——保证探测深度和信号稳定）；提出了仪器测量电位差的新方式与指标（6.1.8）。
设备的主要技术性能及指标（6.2）。 供电设备（电源、整流）、测量电极、线缆等配套设备的性能要求。
仪器、设备使用和维护（6.3）。 仪器定期检定、标定和维护要求。

野外工作

工作准备（7.1）。 仪器检查、电极和线缆准备、人员分工、安全预案。
设站、敷线、布极（7.2）。 供电极和测量极的布设：电极距系列（AB/2从小到大逐级加大）、MN/AB比例、电极排列方向（平行或垂直构造走向）、接地电阻处理（浇水、加电极）。
生产观测（7.3）。 逐极距观测视电阻率；增加了抗干扰观测取数方法（7.3.2——在电磁干扰环境下采用多次观测取数、延长观测时间、改变观测顺序等抗干扰方法保证数据质量）。
观测记录（7.4）。 野外记录（供电电流、电位差、极距、测点编号等，按附录E电阻率测深法野外记录表填写）；修改完善了观测记录要求。
原始资料日验收（7.5）与观测结果整理（7.6）。 当日资料及时检查验收；观测结果计算视电阻率（按装置系数K和观测值计算）。
电阻率参数测定（7.7）。 露头和岩芯的电阻率参数测定（按附录C执行）。
安全保障措施（7.8）。 供电安全（高压供电防护、作业区警示）、野外作业安全（防雷、防触电）。
质量检查与评价（7.9）。 提高了质量检查要求：按一定比例（如5%-10%）进行重复观测质量检查，计算均方相对误差评价观测质量。
野外资料验收（7.10）。 野外工作结束后资料验收（原始记录、质量检查资料、初步成果）。

图件编绘与解释推断

图件编绘（8）。 图件编绘要求（8.1）和主要成果图件（8.2）：测区工作布置图、视电阻率测深曲线图、等AB/2视电阻率平面图、视电阻率断面图、推断成果图等。
解释推断（9，新增章节）。 目的与原则（9.1）；解释准备（9.2）——检查观测数据质量、配套性和完整性，定性解释前宜先进行异常划分（异常划分原则：相对背景值用衬度的相对大小来圈定异常、推断为同一异常源引起的异常宜划分为同一异常、推断地质属性相同且位置邻近的不同异常源引起的同类异常可划分为同一异常带（区））；定性解释（9.3）——解释推断的首要任务是对电阻率测深数据的地质属性做出定性解释，异常定性的途径包括现场踏勘、从已知到未知（沿已知地质走向追索式异常识别、与已知地质体异常特点类比）、与地质资料对比、依据物性资料、依据综合物化探资料、定量论证；分析电阻率异常的多解性并制定减少多解性的措施；野外生产过程中应对异常进行现场踏勘检查（确认异常区地质地形环境、采测物性标本、观察人文干扰源）；使用“从已知到未知”的类比原则时类比双方的地质环境应近似；应分析评价每个异常定性的依据及其可靠性；定量解释（9.4）——可细分为半定量解释与定量反演解释：定量解释前检查观测数据的质量、配套性和完整性，不具备反演条件的数据不进行定量反演或补充采集后再反演；根据数据特点和适用性第一的原则合理选择反演方法；对地形起伏小且最大极距（AB/2）不大于100m的密极距（或高密度极距）对称四极电阻率测深资料，除使用定量解释外还可采用经验系数法、斜率法（视电阻率-AB/2曲线的切线角度）进行测深剖面的快速近似半定量解释；定量反演规定：地形起伏地区应使用带地形的反演方法、三维观测数据体和定性为三维异常源且有三维观测数据体的宜使用三维反演方法、自动反演的初始模型宜依据半定量解释结果和已知地质与物性资料构建（也可给定为数值等于背景电阻率值的均匀半空间）、人机联作反演宜用先验信息（物性、测区地质规律、地表地质、钻探结果等）作参照或约束、初始模型给定为均匀半空间背景值的反演宜先进行预反演据预反演结果并参考物性参数调整背景电阻率值进行多次反演取用与实际地质情况接近的结果；地层近水平层状、地形起伏不大时可采用一维反演法进行解释；对反演结果进行合理性的地质解释，分析是否符合测区地质规律；综合解释（9.5）；工程验证及再解释（9.6）。

成果报告编写

成果报告编写要求（10.1）、内容（10.2，按附录F成果报告主要内容）和资料提交（10.3）——报告包括工作概况、地质地球物理条件、工作方法与质量、成果解释、结论与建议，原始资料按规定整理提交归档。

知识点总结

"加大极距探测深度“的方法原理。 电阻率测深的核心是”供电极距决定探测深度"：视电阻率反映的是供电电极距范围内地下介质的加权平均电阻率，逐次加大AB/2（供电极距从小到大），电流场影响深度逐渐加大，测得的视电阻率反映由浅到深的地层电性变化——"视电阻率随AB/2变化的曲线“就是测深曲线，曲线形态反映地层电性结构（高阻层、低阻层、层状或非层状）——”由曲线形态反演地层结构"是测深法的基本原理；装置系数K把观测值（电流、电位差）换算为视电阻率的几何因子，K值计算正确是数据准确的前提（本规范增加了K值计算方法）。
"适用装置选型+抗干扰取数“的数据质量保证。 测深数据质量靠”设计选型+野外取数"双保障：设计阶段按勘查目标选择适用装置（附录A常用装置形式——对称四极装置最常用、三极和偶极装置用于特定目标）、确定电极距系列和MN比例；野外阶段按记录表规范记录、原始资料日验收（当天验收及时返工）、抗干扰观测取数（干扰环境下多次观测、延长观测时间）、质量检查（按比例重复观测计算均方相对误差）——"装置选型合理+观测取数规范+质量检查把关"保证视电阻率数据的真实可靠，是解释推断质量的基础。
"异常划分-定性-定量-综合"的四级解释流程。 本规范新增的解释推断章节把解释工作流程化：先异常划分（按衬度圈异常、同源同异常、同类成带——划分异常空间范围）、再定性解释（判断异常的地质属性——从已知到未知、物性对比、多解性分析）、再定量解释（反演求取地层参数——按数据特点选反演方法：地形起伏用带地形反演、三维数据用三维反演、水平层状用一维反演、密极距浅层可用经验系数法和斜率法快速半定量）、最后综合解释和工程验证——"定性判断属性、定量求取参数、综合多方法互证、验证闭环“是电法解释的科学流程，其中”从已知到未知"类比要求地质环境近似（避免错误类比漏掉有意义的地质体）。
"反演方法按数据条件选择+结果地质合理性检验“。 反演不是”一键出结果"：初始模型构建（依据半定量解释结果和先验地质物性信息构建，或均匀半空间背景值）、预反演-调整背景值-多次反演取与地质情况接近的结果、人机联作反演以先验信息约束（钻探结果、地表地质、物性）——"先验信息约束反演"减少多解性；对反演结果进行合理性的地质解释、分析是否符合测区地质规律（反演结果脱离地质规律时应检查数据或模型）——"反演结果须接受地质规律检验“是防止”数字陷阱"（数值上收敛但地质上荒谬）的基本原则。
