DB37/T 5233-2022《土岩双元基坑支护技术标准》标准全文与要点

标准概况

DB37/T 5233-2022《土岩双元基坑支护技术标准》（Technical standard for retaining and protection of foundation excavations in soil-rock dual stratigraphic texture）由山东省住房和城乡建设厅、山东省市场监督管理局于2022年10月24日发布，2022年12月1日实施，住房和城乡建设部备案号J16596-2022，中国建筑工业出版社出版发行。是山东省工程建设标准。

标准定位

土岩双元基坑指上部为土体、下部为岩体的双元地层中的基坑。山东省及我国东部地区广泛分布上覆第四系土层、下伏基岩的双元地层，基坑支护设计与施工具有特殊性。本标准针对土岩双元基坑侧壁稳定性受土岩交界面和岩体结构面控制的特点，规定了勘察、设计、施工、监测、质量检验和验收的技术要求。

主要技术内容

基本规定

• 基坑支护工程应以安全快捷实现地下主体结构为目标进行设计和组织施工
• 基坑支护勘察时应查清影响基坑侧壁稳定的土岩界面和岩体结构面
• 基坑支护设计应遵守全过程信息化施工、动态设计的原则
• 基坑支护设计、施工前应掌握主体地下结构设计资料，基坑工程系统内地质条件、地下设施、既有建（构）筑物，以及基坑工程使用期限内周边附加荷载情况要求等
• 基坑支护施工前应按照设计方案编制安全专项施工方案；施工期间（包括使用阶段）应由第三方进行监测和质量检验，并由相关单位组织验收
• 以下基坑支护方案应通过数值模拟进行专门分析：土体开挖深度超过15.0m的基坑；岩体开挖深度超过18.0m的基坑。

  勘察

• 一般规定：勘察工作应针对土岩双元地层特点开展
• 勘察要求：查明土岩界面埋深与产状、岩体结构面发育情况、地下水条件等
• 整体破坏模式：分析基坑侧壁土体滑移与岩体沿结构面滑动的整体破坏模式
• 结构面勘察（附录A）：结合物探方法（瞬变电磁法、高密度电法、探地雷达等）初步判断结构面情况，确定岩土工程勘察钻探方案，通过钻探、钻孔成像确定主要结构面和局部软弱部位，确定主要结构面产状与软弱部位性状参数，开展相关力学试验获取结构面力学参数。物探方法无需同时使用，垂直物探测线间距一般不大于25m，可布置水平物探测线。

  设计

• 一般规定：按支护结构类型与土岩双元特点进行设计
• 构造措施：锚索、桩、冠梁、腰梁等构造要求。

  施工

• 一般规定：施工按设计与专项方案实施
• 技术要求：土方开挖、支护结构施工与信息化施工要求。

  监测、质量检验和验收

• 监测：
• 针对土岩双元基坑侧壁土岩交界面和内倾结构面位置的位移进行监测
• 基坑侧壁岩体存在内倾结构面时，内倾结构面和土岩交界面上、下可能发生相对位移，建议监测
• 基坑侧壁岩体无基坑内倾结构面时，建议选择基坑侧壁局部变形最大位置针对性布置监测点，监测点宜布置3组，方便对照分析
• 对基坑侧壁最大变形部位整体破坏模式监测，按照附录E的方法，仅布置两排，目的是对重要基坑积累经验
• 质量检验与验收按标准及有关规定执行。

  数值分析本构模型与参数（附录B）

  土岩双元深基坑数值分析本构模型选择：

• 土体开挖深度超过15m时，土、岩本构模型应分别选用小应变强化模型（HSSM）和摩尔-库仑模型（MCM）
• 土体开挖深度小于15m时，土、岩本构模型可选择摩尔-库仑模型（MCM）
• 土的小应变强化模型（HSSM）13个参数应采用勘察测试、经验参照和岩土反分析相结合的综合方法选取
• 土的硬化参数、有效黏聚力c、有效内摩擦角φ宜按照勘察测试方法取值；静止侧压力系数K0按岩土勘察试验取值或按经验公式（1-sinφ）取值，剪胀角按经验公式φ-30°取值，参考应力pref经验值100kPa，刚度应力水平指数黏土0.7~0.8、砂土0.5，破坏比经验值0.9，加卸载泊松比经验值0.2，阈值剪应变按经验公式取值或按2×10-4取值。

  知识点总结

  1. 土岩双元基坑的核心风险是土岩交界面与岩体结构面控制下的侧壁滑移，勘察必须查清两者。
  2. 信息化施工、动态设计贯穿全过程，监测数据及时反馈调整支护方案。
  3. 深基坑（土>15m、岩>18m）必须数值模拟专门分析，本构模型按深度分层选用HSSM与MCM。
  4. 结构面勘察采用物探初判+钻探钻孔成像验证的组合流程，物探方法无需同时使用。
  5. 内倾结构面位置监测与局部最大变形处3组监测点布置，体现针对性监测思路。

     适用读者

     本标准适用于山东省土岩双元地层基坑支护工程的勘察、设计、施工、监测与验收人员，岩土工程勘察设计单位技术人员，注册岩土工程师，以及从事基坑工程研究的科研人员。

     文件获取

     完整标准文本以正式出版版本为准，本文整理的内容仅供学习参考。

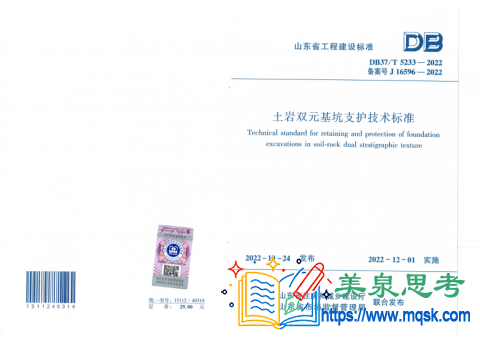

     标准封面预览
